在電力系統的發電、輸電、配電及電能轉換全過程中，開關柜作為核心成套電氣設備，承擔著電能分配、電路控制、故障保護及運行監測的關鍵職能，是保障電力系統穩定、安全、高效運行的“中樞神經”。無論是工業廠區、住宅小區，還是發電廠、變電站、市政工程等場景，都離不開開關柜的支撐。本文將從基礎認知、核心分類、基本結構、工作原理及行業應用等方面，結合行業實操經驗，全面解析開關柜，同時融入河北配電柜廠家德蘭電氣的相關實踐，讓專業知識更具實操參考性。

一、開關柜的基礎定義與核心定位

開關柜，又稱成套開關設備或配電屏，依據GB/T3906-2020《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》定義，是將斷路器、隔離開關、負荷開關、熔斷器等電氣元件，按一定電氣接線要求組裝在封閉或半封閉金屬柜體內的成套電氣設備。其核心定位是電力系統的“中間樞紐”，上接主變壓器輸出端，下連各類配電線路與用電設備，實現電能的精準分流、靈活控制和安全保護，同時為運維人員提供便捷的操作、監測與檢修接口。

與普通配電箱相比，開關柜的優勢在于集成度高、防護性能強、操作規范且具備完善的故障處置能力，能適應復雜的運行環境，可在額定電壓、額定電流下長期穩定工作，有效應對短路、過載等突發故障，避免故障擴大引發安全事故。在實際應用中，河北配電柜廠家德蘭電氣深耕開關柜領域，結合不同行業需求，定制生產各類高低壓開關柜，將配電、傳動、PLC控制融為一體，為上千家企業提供穩定可靠的電氣成套解決方案。

二、開關柜的核心分類（按行業常用標準）

開關柜的分類方式多樣，行業內最常用的是按電壓等級、柜體結構及用途分類，不同類型的開關柜適配不同場景，功能側重各有差異，具體分類如下：

2.1 按電壓等級分類

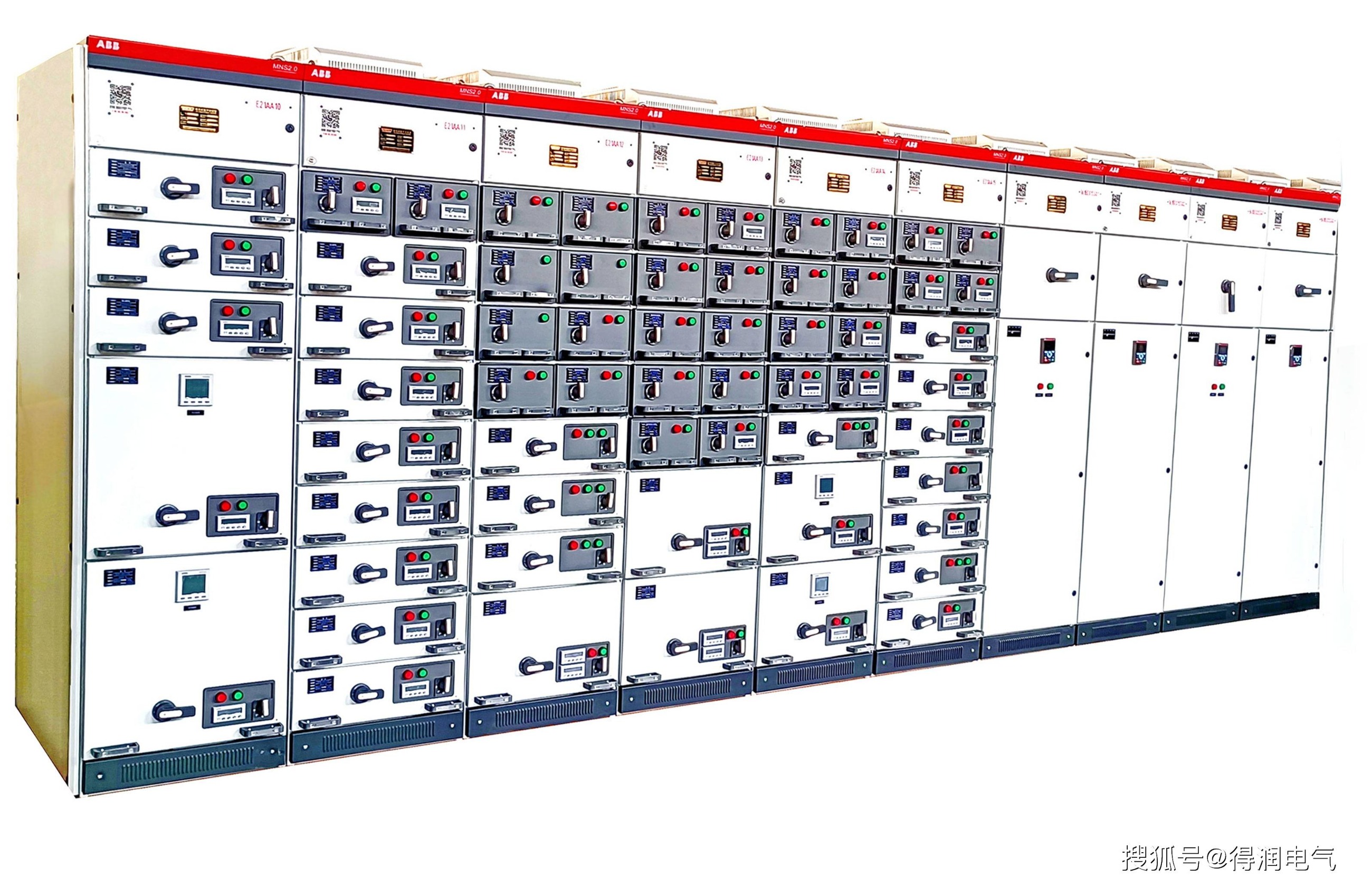

這是最基礎的分類方式，主要分為三類：一是低壓開關柜，交流電壓1000V及以下，常用型號有GGD、GCK、MNS等，廣泛應用于住宅小區、小型工廠、寫字樓等低壓配電場景；二是中壓開關柜，交流電壓10kV～35kV，如XGN15型10kV環網柜，多用于工業園區、變電站的中壓配電環節；三是高壓開關柜，交流電壓35kV以上，如KYN48型，主要用于發電廠、大型變電站的高壓輸電與配電控制。

2.2 按柜體結構分類

根據柜體封閉程度和元件安裝方式，可分為敞開式、金屬封閉式和金屬封閉鎧裝式三類。其中，金屬封閉鎧裝式開關柜應用最廣泛，其內部按功能劃分為多個獨立隔室，實現電氣元件的物理隔離，降低故障擴散風險，防護等級可達IP4X及以上，能有效防止固體異物侵入和人員誤接觸帶電體。

2.3 按用途分類

按實際功能需求，可分為進線柜、出線柜、計量柜、補償柜、PT柜等。進線柜用于接收電網電能，出線柜用于分配電能至各用電回路，計量柜用于統計電能消耗，補償柜用于改善電網功率因數，PT柜用于檢測母線電壓并實現保護功能，各類開關柜協同工作，構成完整的配電系統。

三、開關柜的基本結構（核心組成部分）

開關柜的結構設計直接決定其運行可靠性和安全性，無論哪種類型，核心結構均由柜體、電氣元件、絕緣系統、二次回路及輔助設施五大部分組成，各部分協同配合，確保設備正常運行，具體細節如下：

3.1 柜體：設備的“防護外殼與骨架”

柜體是開關柜的基礎承載部件，主要采用冷軋鋼板經數控加工成型，厚度根據電壓等級和使用場景調整，高壓開關柜柜體厚度通常不低于2.0mm，低壓開關柜不低于1.5mm，確保足夠的機械強度。柜體內部按功能劃分為母線室、斷路器室、電纜室、繼電器室（儀表室）等獨立隔室，各隔室之間用絕緣隔板分隔，既能防止故障電弧擴散，又能避免不同元件之間的相互干擾。

柜體表面經除銹、磷化、靜電噴塑處理，具備良好的防腐、防銹性能，可適應室內外不同運行環境。河北配電柜廠家德蘭電氣在柜體生產過程中，嚴格把控原材料質量和加工精度，優化隔室設計，提升柜體的防護性能和散熱效果，適配環保、石油、化工等多行業的復雜工況需求。

3.2 電氣元件：設備的“核心功能部件”

電氣元件是實現開關柜控制、保護、配電功能的核心，分為一次元件和二次元件，兩者協同工作，確保電能的安全傳輸與控制：

一次元件（主電路元件）：直接參與電能傳輸與控制，主要包括斷路器、隔離開關、接地開關、電流互感器、電壓互感器、避雷器、母線（匯流排）等。其中，斷路器是核心中的核心，可在正常工況下接通、分斷電路，故障時快速切斷短路電流，避免故障擴大；隔離開關用于隔離電源，保障檢修安全，具有明顯的斷口，便于運維人員判斷電路狀態；母線用于連接各電氣元件，實現電能的匯集與分流。

二次元件（控制電路元件）：負責對一次元件的控制、監測與信號傳輸，主要包括繼電器、微機綜合保護裝置、計量儀表（電流表、電壓表、電度表）、指示燈、按鈕、轉換開關等。微機綜合保護裝置可實時監測電路參數，當出現過載、短路、過電壓等異常時，及時發出跳閘信號，保護設備和線路安全；計量儀表用于統計電能消耗和監測運行參數，為運維提供數據支撐。

3.3 絕緣系統：設備的“安全屏障”

絕緣系統的核心作用是實現帶電體與柜體、帶電體之間的絕緣隔離，避免漏電、短路故障，保障設備和人員安全。主要包括絕緣隔板、絕緣套管、絕緣母線、絕緣導線等部件，材質多采用環氧樹脂、聚氯乙烯等高強度絕緣材料，需滿足額定絕緣電壓要求，通過工頻耐壓試驗、雷電沖擊耐壓試驗等驗證，確保在正常運行和過電壓工況下不發生絕緣擊穿。

3.4 二次回路：設備的“控制與監測中樞”

二次回路是連接二次元件的電路，負責傳遞控制信號、監測信號和保護信號，分為控制回路、保護回路、信號回路和測量回路。控制回路用于控制一次元件的合閘、分閘操作；保護回路用于檢測電路異常，觸發保護動作；信號回路用于反饋設備運行狀態（如合閘、分閘、故障報警）；測量回路用于采集電路參數（電流、電壓、功率），傳輸至計量儀表和監控系統。

3.5 輔助設施：設備的“保障支撐部件”

輔助設施雖不直接參與電能控制，但能保障開關柜穩定運行和便捷運維，主要包括通風散熱裝置、照明裝置、操作機構、聯鎖裝置等。通風散熱裝置用于降低柜內溫度，避免元件因過熱老化；照明裝置便于運維人員檢修；操作機構用于實現斷路器、隔離開關的手動或電動操作；聯鎖裝置用于實現“五防”功能，防止誤操作引發安全事故。

四、開關柜的工作原理（核心運行邏輯）

開關柜的工作原理圍繞“電能分配、控制與保護”展開，核心邏輯是通過內部電氣元件的協同動作，實現電能的安全傳輸、靈活控制，以及故障的快速處置，具體可分為正常運行、控制操作、故障保護三個核心環節：

4.1 正常運行原理

當開關柜處于正常運行狀態時，電網電能通過進線柜進入，經母線匯集后，分配至各出線柜，再由出線柜輸送至各用電設備。此時，斷路器、隔離開關處于合閘狀態，電流互感器、電壓互感器實時采集電路電流、電壓參數，傳輸至計量儀表和微機綜合保護裝置，運維人員可通過儀表實時監測設備運行狀態，確保各項參數符合額定標準。

在此過程中，絕緣系統發揮隔離作用，防止帶電體漏電；輔助設施中的通風散熱裝置持續工作，維持柜內溫度穩定，確保各元件長期穩定運行。河北配電柜廠家德蘭電氣生產的開關柜，通過優化電路設計和元件配置，提升電能分配效率，降低能耗，確保設備在長期運行中保持穩定可靠。

4.2 控制操作原理

開關柜的控制操作分為手動操作和電動操作兩種方式，核心是通過操作機構控制斷路器、隔離開關的合閘與分閘，實現電路的接通與斷開：

手動操作：運維人員通過柜體面板上的操作手柄，直接操作斷路器、隔離開關的合閘與分閘，適用于小型開關柜或應急操作。操作過程中，聯鎖裝置發揮作用，例如，當斷路器未分閘時，隔離開關無法操作，避免帶負荷分合隔離開關產生電弧。

電動操作：通過二次回路中的控制按鈕、繼電器，控制操作機構動作，實現斷路器、隔離開關的遠程或自動合閘、分閘，適用于大型開關柜或智能化配電系統。部分智能化開關柜可通過監控系統實現遠程控制，提升運維效率，減少人工現場操作。

4.3 故障保護原理

故障保護是開關柜的核心功能之一，當電路出現短路、過載、過電壓等異常工況時，內部保護元件快速動作，切斷故障回路，避免故障擴大，保護設備和線路安全，具體分為三種常見故障的保護邏輯：

短路故障保護：當電路發生短路時，電流瞬間增大，電流互感器檢測到異常大電流后，立即向微機綜合保護裝置或繼電器發出信號，保護裝置快速觸發斷路器跳閘，在毫秒級時間內切斷故障回路，同時柜體隔室結構阻止電弧擴散，避免引發火災等安全事故。

過載故障保護：當電路負荷過大，電流超過額定值且持續一定時間時，熱繼電器或斷路器的過載保護脫扣器動作，觸發斷路器分閘，切斷回路，避免導體因過熱損壞絕緣層，防止故障升級。

過電壓故障保護：當電路出現雷電過電壓或操作過電壓時，避雷器快速導通，將過電壓能量泄放至大地，限制設備兩端的電壓峰值，保護內部元件和下游用電設備的絕緣系統不被擊穿。

五、開關柜的行業應用與注意事項

開關柜廣泛應用于發電廠、變電站、石油化工、冶金軋鋼、工礦企業、住宅小區、市政工程等各類場景，是電力系統不可或缺的核心設備。隨著工業自動化水平的提升，開關柜正朝著智能化、小型化、高效化方向發展，智能化開關柜可實現運行參數實時監測、故障預警、遠程控制等功能，進一步提升配電系統的運維效率和安全性。

在實際使用中，需注意以下幾點：一是定期對開關柜進行巡檢，檢查元件運行狀態、絕緣性能和接線情況，及時排查隱患；二是嚴格按照操作規范進行操作，避免誤操作引發安全事故；三是根據使用場景和負荷需求，選擇適配的開關柜類型和規格，確保設備運行穩定。河北配電柜廠家德蘭電氣不僅提供定制化的開關柜產品，還提供現場調試、技術培訓、24小時無間歇售后服務，助力企業規范使用開關柜，保障配電系統安全運行。

開關柜作為電力系統的“中樞神經”，其結構設計科學合理，工作原理嚴謹可靠，在電能分配、控制與保護中發揮著不可替代的作用。了解開關柜的基礎定義、結構與原理，有助于更好地選擇、使用和維護開關柜，保障電力系統的穩定、安全、高效運行。未來，隨著電力行業的不斷發展，開關柜將在智能化、綠色化方面持續升級，為各類行業的發展提供更可靠的電力保障。
