在工業自動化領域，PLC控制柜作為整個控制系統的“大腦中樞”，其布局設計的合理性直接決定了系統運行的穩定性、檢修便捷性以及設備使用壽命。不少企業在PLC控制柜布局設計中，往往只注重元器件的安裝完整性，卻忽視了布局的科學性和規范性，導致后期運行中頻繁出現信號干擾、散熱不良、維護不便等問題，不僅增加了運維成本，還可能影響生產連續性。結合多年工業自動化工程實踐經驗，本文梳理了PLC控制柜布局的6大常見誤區，并針對性提出優化方案，同時結合河北PLC控制柜廠家德蘭電氣的實操案例，為行業從業者提供參考，助力提升PLC控制柜布局設計的專業性和實用性。

一、PLC控制柜布局常見誤區及優化方案

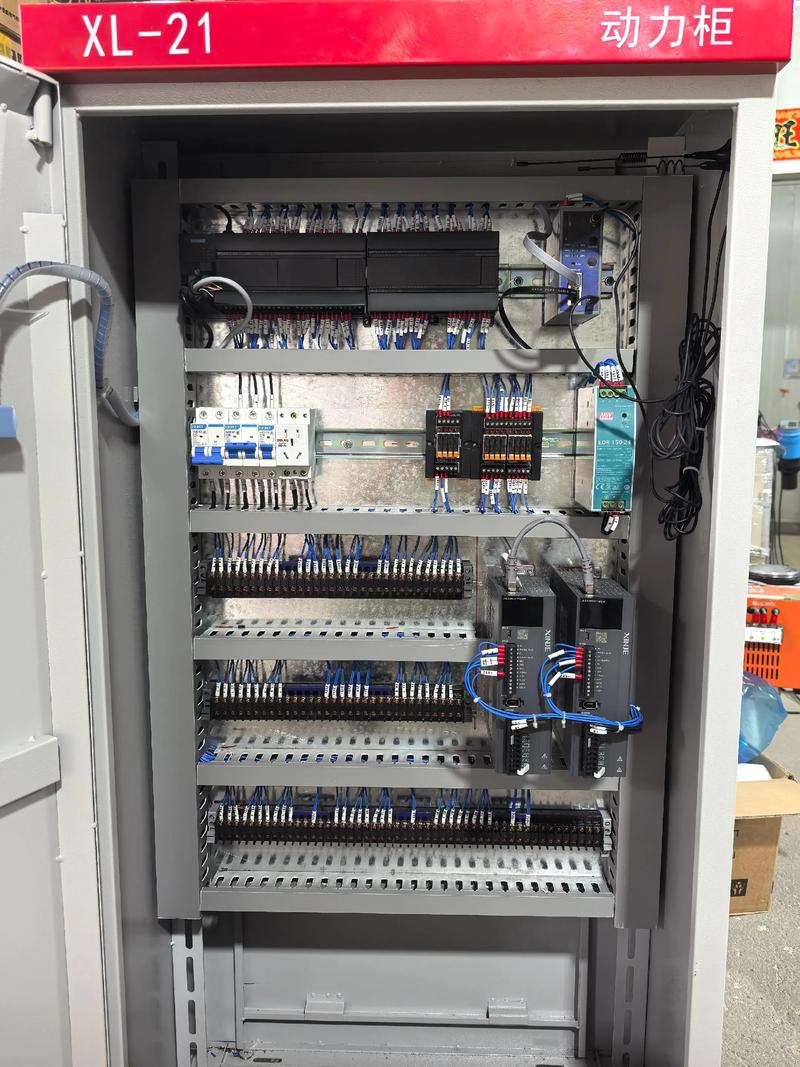

（一）誤區一：強弱電未分區，信號干擾嚴重

這是PLC控制柜布局中最普遍、危害最大的誤區。很多設計人員為了節省柜體空間，將強電元件（斷路器、接觸器、變頻器等）與弱電元件（PLC主機、模擬量模塊、通訊模塊）混合安裝，甚至將強電線路與弱電線路敷設在同一線槽內。強電線路運行時會產生較強的電磁輻射，而PLC弱電信號靈敏度極高，這種混合布局會導致弱電信號被干擾，出現PLC誤動作、數據傳輸失真、通訊中斷等問題，且故障排查難度極大，往往需要花費大量時間排查線路干擾源。

優化方案：嚴格執行強弱電分區布局，明確劃分強電區、弱電區，兩者間距不小于20cm，避免電磁干擾。強電區主要布置斷路器、接觸器、變頻器、電源模塊等大功率元件，安裝在柜體一側；弱電區布置PLC主機、I/O模塊、通訊模塊、觸摸屏等敏感元件，安裝在柜體另一側，中間可采用金屬隔板隔離，進一步阻斷電磁輻射。線路敷設時，強電線路與弱電線路分開走線，嚴禁同槽敷設，交叉布線時采用垂直交叉方式，減少干擾面積；模擬量信號線、通訊線選用屏蔽電纜，屏蔽層單端接地（通常接PLC側接地排），避免形成地環流，進一步降低干擾。河北PLC控制柜廠家德蘭電氣在實操中，始終堅持強弱電分區布局原則，結合不同行業的工況需求，優化分區設計，有效降低了信號干擾導致的設備故障，提升了控制系統的穩定性。

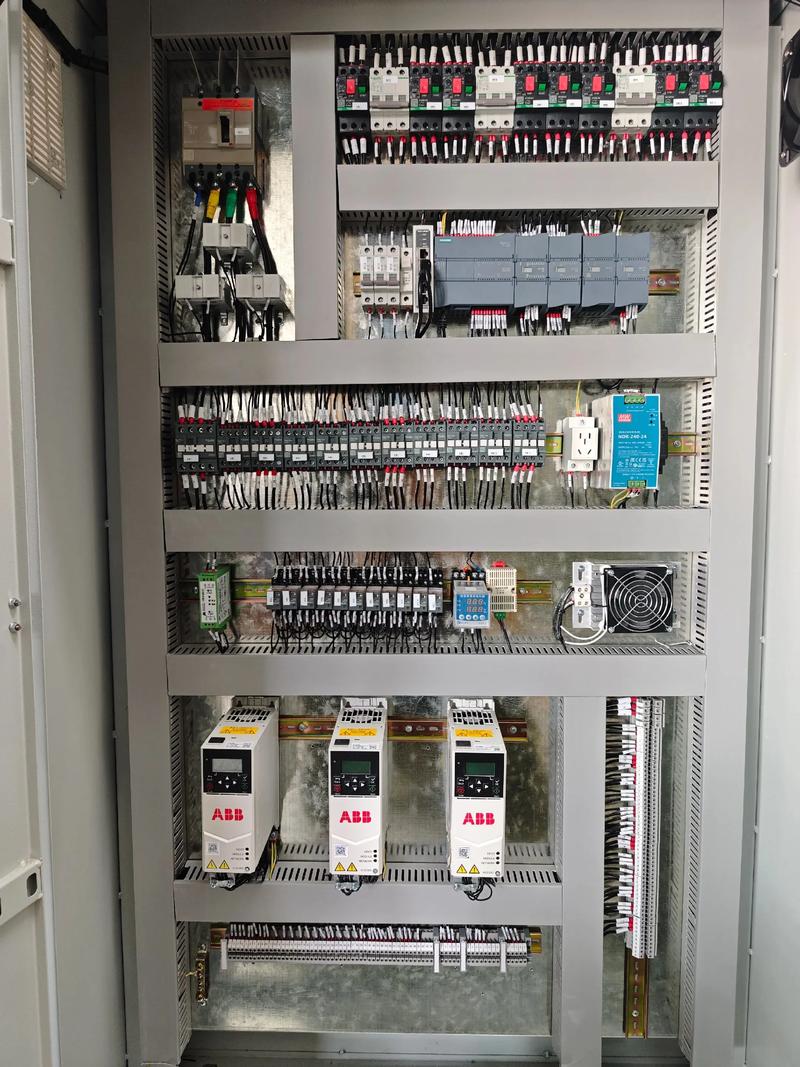

（二）誤區二：散熱設計不足，元器件壽命縮短

PLC控制柜內的變頻器、電源模塊、PLC主機等元件運行時都會產生熱量，尤其是變頻器，發熱量較大。不少設計人員低估了元器件的發熱量，布局時將元器件密集排列，未預留足夠的散熱空間，也未配置合理的散熱設備，導致柜內熱量無法及時散發，環境溫度升高。據行業經驗，柜內環境溫度每升高10℃，元器件壽命就會減半，長期高溫運行還會導致元器件絕緣老化、性能下降，引發設備死機、短路等故障。此外，部分設計人員將發熱元件安裝在柜體底部或角落，導致熱空氣積聚，無法形成有效對流，進一步加劇散熱問題。

優化方案：結合柜內元器件總功耗，科學計算散熱需求，預留30%的散熱余量。合理規劃元器件布局，將發熱量大的元件（變頻器、電源模塊）安裝在柜體中上部，靠近出風口位置，利用熱空氣自然上升的特性，促進熱量散發；PLC主機、I/O模塊等對溫度敏感的元件，安裝在柜體中下部，避開熱源。同時，根據柜內空間大小和發熱量，配置合適的散熱設備，小型控制柜可安裝散熱風扇，進風口設在柜體底部，出風口設在頂部，形成自上而下的對流風道；大型控制柜或高溫工況下，可加裝工業空調，將柜內溫度控制在15-35℃的最佳運行范圍。此外，元器件之間預留不小于2cm的間距，避免密集排列，確保空氣流通。

（三）誤區三：維護空間不足，檢修效率低下

部分設計人員過度追求柜體緊湊性，忽視了后期維護需求，布局時將元器件安裝過密，或把常用檢修元件（接線端子、保險絲、PLC模塊）安裝在柜體深處、角落，導致檢修工具無法正常施展，更換元器件、排查線路時需要拆卸其他元件，不僅增加了檢修難度和時間，還容易造成元器件損壞或線路松動。此外，柜體柜門內側未預留操作空間，接線端子排被大型元件遮擋，也會嚴重影響檢修效率。

優化方案：布局設計時，優先考慮維護便捷性，遵循“人機工程”原則。常用檢修元件（接線端子、保險絲、PLC模塊、觸摸屏）安裝在離地面400-1800mm的范圍內，便于工作人員操作；元器件之間預留足夠的操作空間，大型元件周圍預留不小于10cm的空間，接線端子前排預留不小于5cm的空間，確保檢修工具能夠順利操作。柜體后部預留不小于600mm的維護通道，方便從后方檢修元件；柜門內側避免安裝過多元件，預留足夠的操作空間，同時將常用的按鈕、指示燈安裝在柜門外側，便于日常操作和觀察。

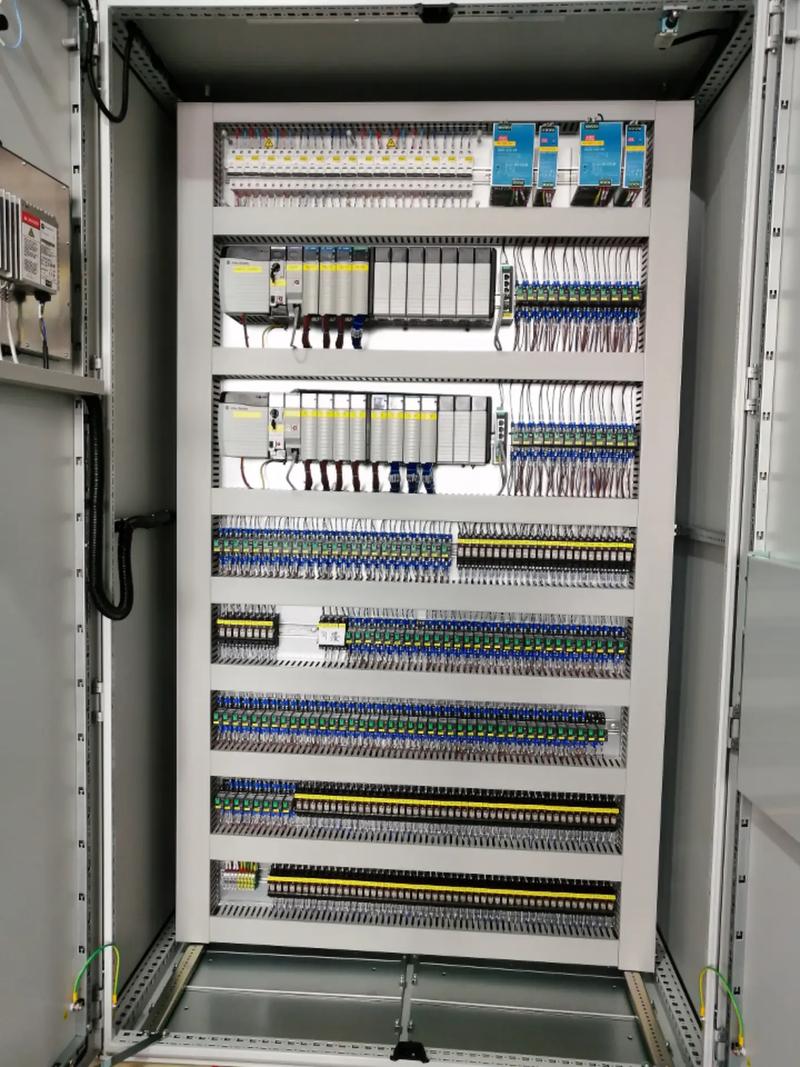

（四）誤區四：布線雜亂無標識，故障排查困難

布線雜亂、無規范標識是PLC控制柜布局的常見問題，很多施工人員為了加快進度，布線時隨意纏繞，不使用線槽規范敷設，線路長短不一，部分線路緊繃或過度彎曲；同時，未對每根線路、每個元件進行清晰標識，或標識模糊、錯誤，導致后期故障排查時，無法快速定位線路用途和連接位置，需要逐根排查線路，不僅耗時費力，還容易出現誤操作，引發新的故障。此外，線槽塞得過于飽滿，蓋子無法正常閉合，也會導致線路磨損、短路。

優化方案：布線遵循“橫平豎直、規范有序”的原則，所有線路通過線槽規范敷設，不同電壓等級、不同用途的線路分開布置，使用不同顏色的導線區分（如強電線路用紅色、弱電線路用藍色），便于識別。線路敷設時，避免過度彎曲和緊繃，預留10%-20%的富余長度，防止線路老化斷裂；每根導線兩端加裝清晰的線號管，標注線路用途、連接位置，元件表面粘貼標識，注明元件型號、功能，標識需清晰、牢固，不易脫落。線槽選用合適尺寸，避免過滿，預留20%的余量，確保線路散熱和后期擴容。河北PLC控制柜廠家德蘭電氣在生產過程中，嚴格執行布線規范，配備專業的布線施工人員，每道布線工序都經過嚴格檢驗，確保布線整齊、標識清晰，大幅提升了后期維護效率。

（五）誤區五：接地系統不規范，存在安全隱患

接地系統是PLC控制柜安全運行的重要保障，不少設計人員對 grounding 系統重視不足，存在接地方式錯誤、接地電阻超標、接地線線徑不足等問題。部分控制柜未設置獨立的接地排，將保護地、信號地、工作地混接在一起，導致信號干擾，同時存在安全隱患；部分接地線線徑過細，無法滿足短路通流需求，接地電阻超過4Ω的標準要求，無法有效導走故障電流，可能引發設備損壞、人員觸電等事故。

優化方案：規范設計接地系統，設置獨立的保護地（PE）排和信號地（SG）排，兩者分開布置，間距不小于10cm，避免信號干擾。保護接地線采用黃綠雙色導線，線徑根據柜體功率合理選擇，確保滿足短路通流能力，接地電阻嚴格控制在4Ω以內；信號地單獨接地，避免與保護地混接，模擬量模塊、通訊模塊的接地端單獨連接到信號地排，確保信號穩定。接地連接點必須牢固，采用雙螺母、彈簧墊圈等防松動結構，定期檢測接地電阻，及時排查接地故障，確保接地系統可靠。

（六）誤區六：未考慮擴容需求，后期改造困難

很多企業在設計PLC控制柜時，只考慮當前生產需求，未預留擴容空間，導致后期生產工藝升級、設備改造時，無法新增元器件和線路。主要表現為：線槽、導軌、端子排全被占用，無預留空位；PLC主機接口全被使用，未預留備用模塊安裝位置；柜體空間不足，無法新增散熱設備或其他元件，只能更換整個控制柜，大幅增加了改造成本和工期。

優化方案：布局設計時，預留15%-20%的擴容空間，導軌、線槽、端子排預留足夠的空位，PLC主機預留1-2個備用模塊接口，便于后期新增元件和線路。柜體尺寸選擇時，結合后期擴容需求，適當加大柜體規格，預留新增散熱設備、元器件的空間；線路敷設時，預留富余線路，便于后期接線改造。同時，在設計圖紙中注明擴容預留位置和規格，為后期改造提供依據，降低改造難度和成本。

二、布局優化注意事項

1.布局設計需結合行業工況，不同行業（如化工、新能源、機械制造）的PLC控制柜，對防護等級、散熱、抗干擾要求不同，需針對性優化，例如化工行業需選用防護等級IP54及以上的柜體，避免粉塵、腐蝕性氣體進入。2.嚴格遵循相關行業標準，如GB/T 7251.1—2013《低壓成套開關設備和控制設備 第1部分：總則》、IEC 61439等，確保布局設計合規、安全。3.布局設計完成后，需進行模擬調試，排查干擾、散熱、維護等潛在問題，及時優化調整，避免后期施工后返工。4.選擇專業的生產廠家，確保布局設計和施工質量，如河北PLC控制柜廠家德蘭電氣，擁有豐富的工程經驗和專業的技術團隊，可根據客戶需求提供個性化布局設計和一站式服務，保障控制柜的穩定性和實用性。

PLC控制柜布局設計是工業自動化系統穩定運行的基礎，看似簡單，卻涉及強弱電分離、散熱、維護、接地、擴容等多個方面，任何一個環節的疏忽，都可能導致設備故障、生產中斷。規避上述常見誤區，遵循科學、規范的布局原則，結合行業工況和后期需求優化設計，才能提升PLC控制柜的運行穩定性、檢修便捷性和使用壽命，降低運維成本。同時，選擇專業的生產廠家，依托其技術經驗和規范施工，可進一步保障布局設計的專業性和落地性，為工業自動化生產保駕護航。
