低壓配電柜接地裝置的安裝與電阻測試

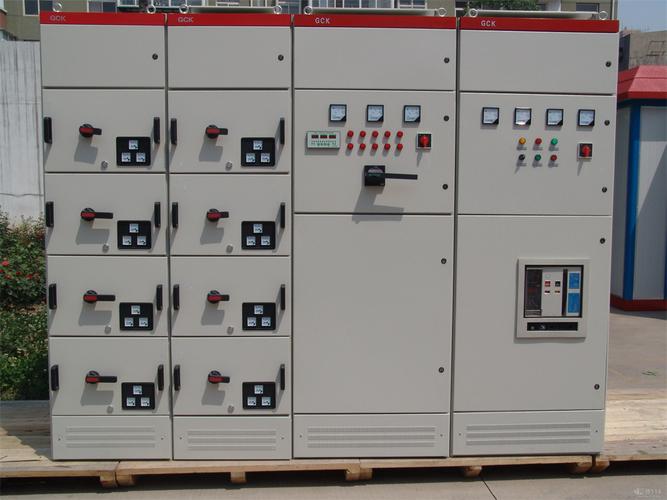

低壓配電柜作為電力配電系統的核心終端設備，廣泛應用于工業廠房、商業建筑、居民小區等各類場景，其接地裝置的安裝質量和電阻值達標情況，直接關系到設備運行安全、人員人身安全以及電力系統的穩定可靠。接地裝置的核心作用是將配電柜外殼、內部電氣元件的漏電電流快速導入大地，避免漏電引發設備損壞、人員觸電事故，同時抑制雷電過電壓、靜電積累對設備的影響。結合多年現場施工經驗，本文詳細闡述低壓配電柜接地裝置的安裝流程、關鍵技巧以及電阻測試方法，融入實操要點，去除生硬表述，同時結合石家莊配電柜廠家德蘭電氣的產品特性，優化安裝適配性，為現場施工和檢測提供實用指導。
一、接地裝置安裝前的準備工作
低壓配電柜接地裝置安裝前，需做好充分的前期籌備，涵蓋設備檢查、材料選型、現場勘察和工具準備，為后續安裝工作奠定基礎，避免因準備不足導致安裝返工、接地效果不達標等問題。
設備檢查環節，需重點核查低壓配電柜本身的接地結構。進場后首先檢查柜體外殼的接地端子是否完好，端子規格是否符合設計要求，無松動、無銹蝕、無破損；同時檢查柜體內部的接地排、接地螺栓，確保其安裝牢固、接線規范，預留的接地接口位置合理。石家莊配電柜廠家德蘭電氣生產的低壓配電柜，出廠前均嚴格按照國標要求設置接地結構，柜體外殼采用鍍鋅工藝處理，接地端子選用耐腐蝕材質，接地排布局合理，有效降低了現場安裝的難度，施工前只需做好常規檢查，確認無質量問題即可投入安裝。
材料選型是保障接地效果的關鍵，需遵循“導電性能好、耐腐蝕、機械強度高”的原則。接地體優先選用熱鍍鋅扁鋼、圓鋼或鍍鋅鋼管，其中扁鋼厚度不小于4mm、寬度不小于40mm，圓鋼直徑不小于12mm，鍍鋅層厚度不低于80μm，可有效抵御土壤腐蝕，延長使用壽命；接地線選用銅芯絕緣導線，截面積需根據配電柜額定電流確定，一般不小于16mm2，動力回路接地線截面積不小于相線截面積的1/2，控制回路接地線截面積不小于2.5mm2；接地螺栓選用鍍鋅螺栓，規格與接地線截面積匹配，同時配備平墊、彈簧墊，確保連接緊密。
現場勘察需結合安裝環境，確定接地體的埋設位置和深度。優先選擇土壤電阻率較低的區域（如濕潤土壤），避開地下管線、電纜溝、建筑物基礎等，避免接地體與其他設施沖突；接地體埋設深度不小于0.8m，若土壤電阻率較高，可適當加深埋設深度，或采用多根接地體并聯布置，降低接地電阻。工具準備方面，需籌備電錘、電焊機、接地電阻測試儀、卷尺、扳手、鐵鍬、除銹工具等，確保安裝和后續測試工作順利推進。
二、低壓配電柜接地裝置的安裝流程與關鍵技巧
低壓配電柜接地裝置安裝分為接地體安裝、接地線連接、柜體接地三個核心環節，每個環節都需嚴格遵循施工規范，把控細節，確保接地可靠、連接緊密，避免出現虛接、漏接等問題。
1.接地體安裝：接地體分為垂直接地體和水平接地體，現場可根據土壤條件靈活選用，一般采用垂直接地體與水平接地體組合布置的方式。垂直接地體采用鍍鋅鋼管或圓鋼，長度為2.5m，埋設時垂直打入地下，頂端距離地面不小于0.8m，相鄰兩根垂直接地體之間的距離不小于5m；若土壤電阻率較高，可在接地體周圍填充降阻劑，降阻劑需均勻包裹接地體，填充厚度不小于100mm，確保接地體與土壤充分接觸，降低接地電阻。水平接地體采用鍍鋅扁鋼，鋪設在垂直接地體頂端，與垂直接地體采用焊接連接，焊接長度為扁鋼寬度的2倍，雙面焊接，焊縫需飽滿、無夾渣、無氣孔，焊接完成后及時清理焊渣，涂刷防銹漆和瀝青，防止腐蝕。
2.接地線連接：接地線連接需遵循“緊密、可靠、無虛接”的原則，連接方式分為焊接、螺栓連接兩種，其中主接地線優先采用焊接，分支接地線可采用螺栓連接。焊接時，接地線搭接長度需符合規范要求，銅芯導線搭接長度不小于導線直徑的6倍，扁鋼搭接長度不小于寬度的2倍，雙面焊接，焊縫需做好防腐處理；螺栓連接時，需先清理連接部位的氧化層、灰塵和油污，確保接觸良好，螺栓緊固力矩均勻，加裝平墊和彈簧墊，防止松動，連接完成后在接頭處涂刷防腐漆，避免接頭銹蝕。
3.柜體接地：柜體接地是保障人員安全的關鍵，需實現“雙重接地”，即柜體外殼接地和內部接地排接地。首先將接地體引出的接地線與配電柜的接地端子可靠連接，螺栓緊固到位，做好防腐處理；其次，柜體內部的接地排需與外殼可靠連接，內部電氣元件的金屬外殼、金屬支架，均需用接地線與接地排連接，確保所有金屬部件都可靠接地。石家莊配電柜廠家德蘭電氣的低壓配電柜，內部預留專用接地排，接地端子位置合理，可直接與現場接地線對接，安裝時只需按規范緊固螺栓、做好防腐，即可實現可靠接地，有效提升施工效率。
安裝過程中需注意，接地線不得有破損、斷裂、絞接現象，不得與其他帶電導線纏繞；接地體埋設后，需分層回填土壤，分層夯實，避免回填土中夾雜石塊、雜物，影響接地效果；若配電柜安裝在潮濕、腐蝕性環境中，需選用防腐性能更強的接地材料，同時增加接地體數量，確保接地電阻達標。
三、接地電阻的測試方法與操作要點
接地裝置安裝完成后，必須進行接地電阻測試，確保接地電阻值符合設計要求和國標規范，這是驗證接地裝置有效性的關鍵環節。低壓配電柜接地電阻的允許值，根據使用場景不同有所差異，一般工業和民用場景中，接地電阻值不大于4Ω；若采用聯合接地，接地電阻值不大于1Ω。
1.測試前準備：測試前需檢查接地電阻測試儀是否完好，電池電量充足，接線端子無松動、無銹蝕；清理測試區域的雜物，確保測試探頭與土壤充分接觸；斷開配電柜與接地裝置的連接，避免其他接地回路對測試結果造成干擾；同時記錄測試環境，包括土壤濕度、溫度，便于后續分析測試數據。
2.測試儀器與接線：常用的接地電阻測試儀為接地搖表（ZC-8型）或數字式接地電阻測試儀，數字式測試儀操作簡便、精度高，廣泛應用于現場測試。接線時，將測試儀的E端（接地端）與配電柜的接地端子連接，P端（電位探針）插入距離接地體20m處的土壤中，C端（電流探針）插入距離接地體40m處的土壤中，探針插入深度不小于0.5m，確保與土壤緊密接觸，探針連線需拉直，避免纏繞，且與接地體、配電柜保持一定距離，防止干擾測試結果。
3.測試操作流程：打開接地電阻測試儀，選擇合適的量程（根據預估接地電阻值選擇，一般先選最大量程），緩慢轉動搖表手柄（轉速保持在120r/min），待指針穩定后，讀取測試數值；若數值過大，需調整量程重新測試，確保測試精度。測試過程中，需避免人員觸碰探針和接地線，防止觸電；同時觀察測試環境，若土壤過于干燥，可適當灑水濕潤土壤，待土壤濕度穩定后重新測試，避免因土壤干燥導致測試數值偏高。
4.測試結果分析與處理：測試完成后，對比測試數值與設計允許值，若測試值小于等于允許值，說明接地裝置合格；若測試值大于允許值，需排查原因并整改。常見的整改措施包括：增加接地體數量，擴大接地范圍；在接地體周圍填充降阻劑，降低土壤電阻率；加深接地體埋設深度，確保與濕潤土壤接觸；檢查接地線連接部位，緊固松動的螺栓，修復破損的接地線，消除虛接現象。整改完成后，需重新進行測試，直至接地電阻值達標。
四、安裝與測試的注意事項
1.施工過程中，所有接地連接部位必須清潔、干燥，無氧化層、灰塵、油污，否則會增加接觸電阻，影響接地效果；焊接接頭需做好防腐處理，避免長期暴露在空氣中或土壤中發生銹蝕，導致接地失效。
2.接地線的敷設需規范，盡量短而直，避免過長、過多彎曲，減少接地電阻；接地線不得敷設在高溫、潮濕、腐蝕性強的區域，若無法避免，需采取防護措施，如加裝保護管、選用耐腐蝕導線。
3.接地體埋設需避開地下管線、電纜、建筑物基礎等，避免施工時損壞其他設施，同時確保接地體之間的距離符合規范，防止相互干擾，影響接地效果。
4.測試時，必須斷開配電柜與接地裝置的連接，避免其他接地回路、帶電設備對測試結果造成干擾，確保測試數據真實、準確；測試儀器需定期校準，確保測試精度，避免因儀器誤差導致誤判。
5.安裝完成后，需對整個接地裝置進行全面檢查，確認接地體埋設牢固、接地線連接緊密、防腐處理到位，無漏接、虛接、破損等問題，再進行接地電阻測試。
6.后期維護過程中，需定期對接地裝置進行檢查和測試，每季度檢查一次接地線連接部位和接地體腐蝕情況，每年進行一次接地電阻測試，若發現接地電阻值超標、接地線破損、接地體銹蝕等問題，需及時整改，確保接地裝置長期有效。
低壓配電柜接地裝置的安裝與電阻測試，是保障電力系統安全運行和人員人身安全的重要環節，施工過程中需嚴格遵循國標規范，把控每一個細節，選用優質的材料和設備，運用科學的施工技巧，確保接地裝置安裝可靠、接地電阻達標。石家莊配電柜廠家德蘭電氣始終注重產品的安全性能，其生產的低壓配電柜在接地結構設計上貼合現場施工需求，為接地裝置的安裝提供了便利，結合本文所述的安裝流程和測試方法，可有效提升接地裝置的安裝質量和測試準確性，避免因接地問題引發安全事故，保障低壓配電系統長期穩定運行。
