建筑工地開關配電柜安全使用規范

建筑工地臨時用電具有負荷波動大、設備移動頻繁、環境粉塵潮濕、露天作業多等特點，開關配電柜作為施工現場電能的分配、過載短路保護、線路啟停控制的主要裝置，其規范使用直接影響施工用電安全與人員設備安全；根據最新的《建筑與市政工程施工現場臨時用電安全技術標準》JGJ/T46-2024 及 GB50194 施工現場供用電規范要求，施工現場臨時用電需做到三級配電、二級保護、TN-S 三相五線制接零保護。為統一現場操作標準、規避觸電、短路、起火等電氣事故，今天我們石家莊配電柜廠家德蘭電氣的小編結合多年工地現場經驗，制定成套開關配電柜安全使用、安裝、運維、隱患整改標準化規范。針對工地臨時用電場景，專門優化工地配電柜箱體強度、防雨防塵結構及漏電保護配置，適配工地惡劣工況，從設備源頭提升臨時用電安全系數。

1、施工現場配電系統架構標準

各施工現場應嚴格實施分級配電原則，即一級總配電箱-二級分配電箱-三級用電設備開關箱，不得越級配電、一機多閘、私自架設電線；采取 TN-S 電源形式，實行保護零線 PE 與工作零線 N 完全隔離，全面禁絕零線合并搭接、未做接地裝置等情況的發生；于一級總配電箱及三級用電設備開關箱處配置兩道漏電保護器，從源頭上規避人體發生漏電接觸事故的概率。

現場布置距離嚴格遵循規范要求：總配電箱靠近外電進線位置布設，分配電箱與末端開關箱間距不得超過30m，開關箱與受控固定用電設備水平距離控制在3m以內，保證緊急情況可就近斷電停機。所有配電設備必須落地固定或標準支架架設，禁止直接地面擺放、線纜拖地接入。

2、工地配電柜核心電氣配置參數表

結合規范標準與現場施工負荷特性，整理三級配電系統開關、漏電保護器核心配置參數，適配塔吊、施工電梯、攪拌機、振搗設備、照明回路等工地常用負荷，可直接用于現場驗收與設備配置核對。

3、設備安裝與箱體防護規范

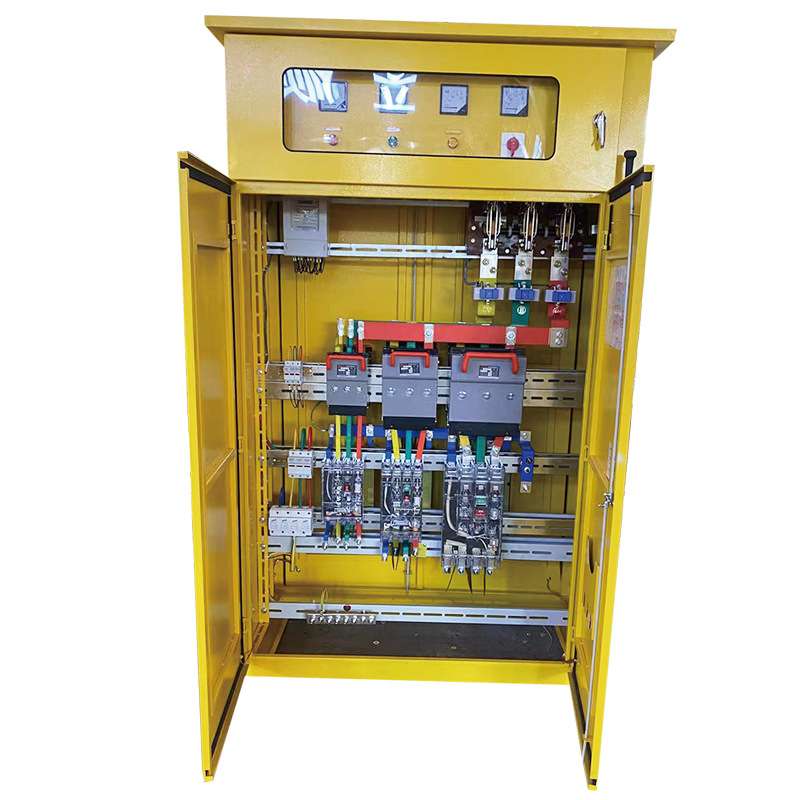

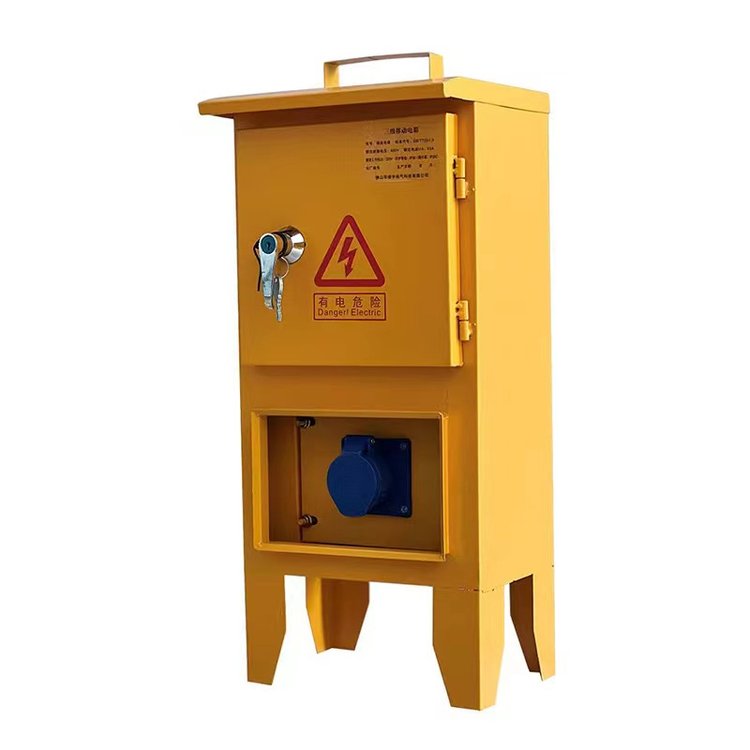

工地配電柜箱體應選用加厚冷軋鋼板制作，室外、露天場所須有防雨、防塵、防砸措施，防護等級≥IP44；外殼、金屬支架及柜門均須作好 PE 保護零線連接，接地電阻實測值≤4Ω，外殼嚴禁帶電；安裝高度嚴格按規程執行，固定式配電箱其箱底離地垂直距離≥1.3m，移動式開關箱其箱底離地垂直距離介于0.8～1.6m之間。

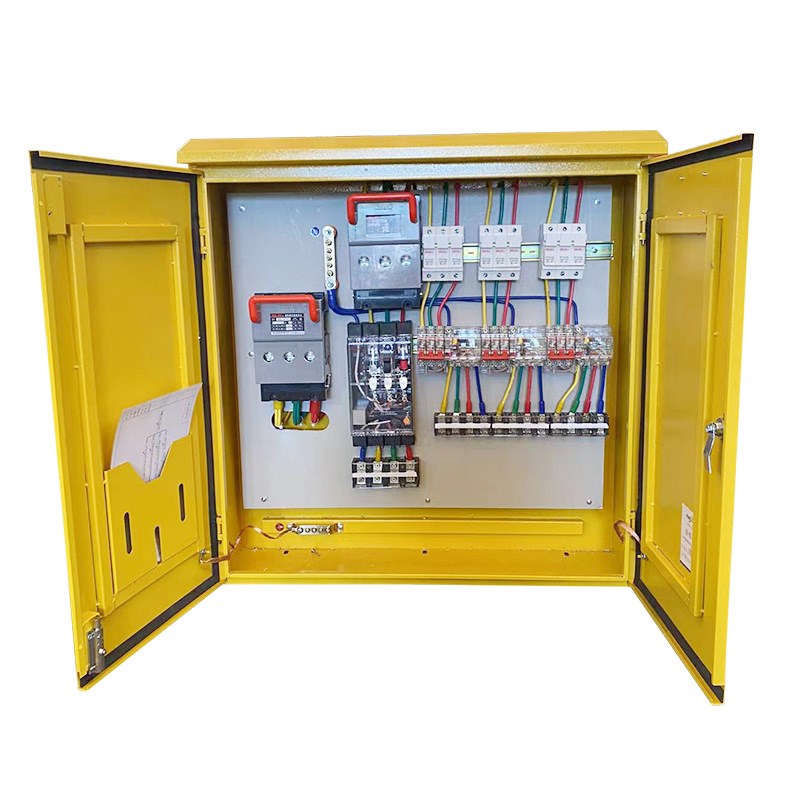

柜內布線做到橫平豎直、線束規整，強弱電分區布置，線纜壓接牢固，無裸露銅絲、無破皮老化現象。每個回路必須張貼清晰回路標識，標注設備名稱、用途，禁止無標識、模糊標識運行。配電柜上方嚴禁堆放建材、雜物，嚴禁架設噴淋管道、照明燈具，前后預留規范檢修通道，成排柜體長度超6m時需設置雙向出口。

4、標準操作流程與作業要求

現場電工必須持有效特種作業證件上崗，無證人員嚴禁進行配電柜操作、接線、檢修作業。設備啟停嚴格遵循固定順序，送電按照總配電箱—分配電箱—開關箱逐級合閘；停電按照開關箱—分配電箱—總配電箱逐級分閘，故障緊急斷電可直接斷開上級總開關。施工現場停止作業一小時以上，必須將所有動力開關箱斷電、上鎖，防止誤操作觸電事故。

日常運行中嚴格執行“一機、一閘、一漏、一箱”原則，嚴禁多個設備共用一個開關回路，嚴禁開關箱內設插座擴容、嚴禁私接臨時線纜。設備運行期間禁止開蓋作業、禁止帶電檢修、禁止擅自更改開關整定參數，如需改線、增容、檢修，必須斷電驗電、掛牌上鎖，做好安全監護。

5、日常巡檢維護與隱患排查

工地臨時用電應做好每日巡檢臺賬記錄，安排專職電工對現場各處配電柜每日巡查其運轉情況，查看漏電保護器動作可靠性及開關觸點發熱、電纜線路老化、配電柜內潮濕進灰、接地不牢等情況；每周做一次模擬漏電實驗，保證漏電保護靈敏可靠，嚴禁存在保護器失靈、失效卻仍繼續使用的現象發生。

雨后、大風天氣必須專項巡檢戶外配電設備，清理箱體積水、灰塵、雜物，檢查防雨密封結構是否完好，防止雨水侵入造成短路、漏電。發現開關跳閘、設備發熱、異響、異味等異常情況，必須立即斷電停機排查，故障未徹底消除嚴禁合閘送電。堅決杜絕違規帶病運行、強行合閘等習慣性違章操作。

6、常見違規隱患與整改標準

施工現場高頻電氣隱患主要包括一閘多機、漏電參數不匹配、接地缺失、箱體破損進水、回路標識缺失、線纜拖地敷設、開關超期使用等。所有三級開關箱必須保證單機單保護，漏電參數嚴格匹配潮濕、普通工況，嚴禁總、分、末級漏電參數混用。箱體破損、密封失效、防護降級的設備需立即更換，杜絕雨天進水短路起火。

同時嚴禁施工人員私自拆除漏電保護器、短接接地線路、擅自增大開關整定電流，此類行為屬于重大安全違章，一經發現必須立即停工整改，落實責任交底。常態化隱患排查整改，是杜絕工地電氣安全事故的核心手段。

7、安全管理總結

建筑工地開關配電柜的安全管理是控制建筑施工臨時用電的關鍵所在，相對于固定式配電而言，建筑工地臨時用電變化多端、條件復雜、危險因素多。嚴格執行“三級配電兩級保護”的配電體系、規范電器設備的安裝、按章操作、每天巡視及時整改，就能從源頭上預防觸電傷害事故、電氣火災及設備損壞等事件的發生。項目管理人員、現場電工應嚴格按照新規范標準實施，加強過程管控力度，確保施工現場臨時用電系統的安全、可靠、合法有效。
