低壓配電柜利用交流接觸器實現一鍵斷電

在工業廠區、建筑機電、市政泵房等低壓配電系統中，常規配電柜多采用獨立啟停雙按鈕控制方式。該模式操作步驟繁瑣，設備檢修、突發故障處置、夜間停工斷電場景下，無法快速切斷電源，存在帶電作業、誤操作、殘余電壓傷人等安全隱患。利用交流接觸器搭配中間繼電器組成純硬件邏輯電路，可實現配電柜一鍵瞬時斷電、斷電自鎖閉鎖功能，無需PLC程序參與，抗電磁干擾能力強、運行穩定、后期運維便捷。石家莊配電柜廠家德蘭電氣在GGD、GCS、MNS等常規低壓柜體成套生產中，普遍采用該一鍵斷電控制方案，適配設備檢修閉鎖、緊急停機、日常安全斷電等各類工況，有效提升現場用電安全等級。

1、一鍵斷電控制電路應用優勢

傳統的兩鍵控制只能夠進行手動開停，不具備斷電自鎖特性，一旦操作員失手將合閘鍵按下，或是線路產生震動都會導致電機被重新啟動，因此在進行維修作業過程中存在較大的安全風險。針對上述缺陷，基于交流接觸器的一鍵斷電電路一次按下即能夠實現全部機組斷電，并且為硬閉鎖狀態，斷電狀態下不能夠自動恢復供電，只有將開關重新撥至零位才能夠繼續開機運轉，從根本上消除了人為誤送電的風險。而且整體電路所采用的元器件種類相對較少，連線方式也較為簡單，幾乎可以用于所有的三相動力負載的配電柜當中，無論新建配電柜還是對老式配電柜進行改造更換都能夠方便地加以運用，具有良好的通用性及推廣價值。

相較于智能模塊控制方案，純硬件繼電器邏輯電路不受現場變頻器諧波、強電電磁干擾影響，故障率極低，適合粉塵、潮濕、強干擾的工業惡劣環境，是低壓配電安全升級最穩妥、性價比最高的改造方案。

2、控制系統元器件組成與選型規范

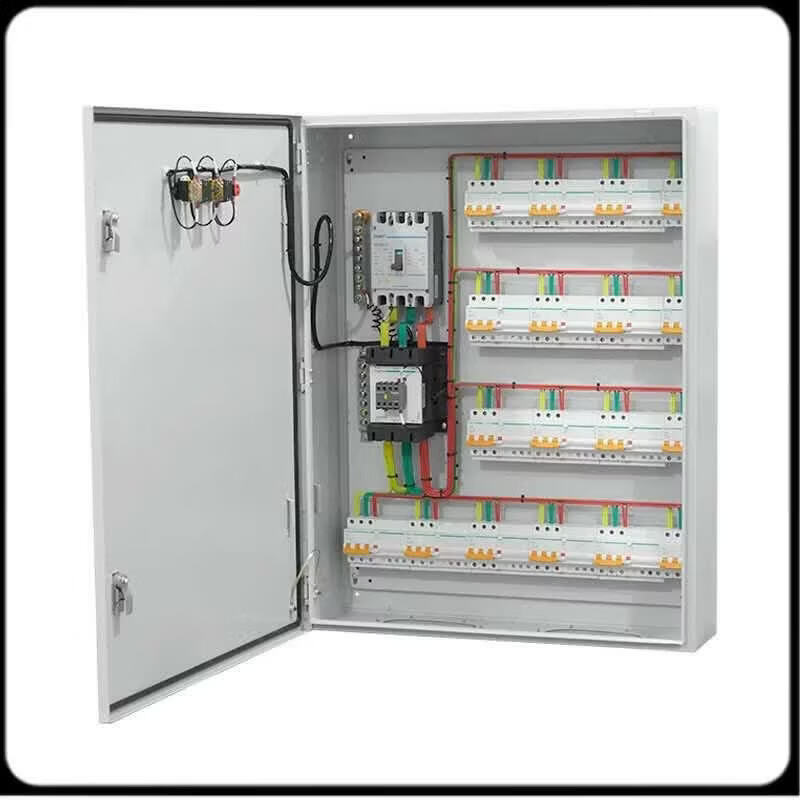

一鍵斷電控制系統分為一次主回路與二次控制回路，核心元器件包含塑殼斷路器、交流接觸器、熱過載繼電器、中間繼電器、自復位控制按鈕，所有元器件選型必須嚴格匹配負載參數，杜絕小容量元件長期過載發熱、觸點燒蝕。

主回路中斷路器主要用于短路保護，額定電流取負載額定電流的1.25倍，以保證在故障發生時能及時切斷短路電流。交流接觸器是主回路的執行機構，在故障時斷開負荷電路，其線圈均選取 AC220V 的控制電壓，以便與國內常用的低壓配電柜二次控制相匹配。熱過載繼電器串聯在主回路中，整定值接近設備的額定電流，用于對電動機的過載及堵轉進行保護。中間繼電器是邏輯的核心，利用常開常閉點切換線路的狀態來完成線路的失壓自鎖；操作按鈕則選擇面板上的自復位按鈕，只是提供一個瞬時信號，沒有物理上自鎖的設計。

3、電路工作原理與時序邏輯圖

3.1 電路整體工作邏輯

一次主回路采用標準三相供電結構，三相電源經總斷路器接入交流接觸器主觸點，串聯熱過載繼電器后接入后端負載設備，接觸器主觸點的吸合與分斷直接控制設備電源通斷。二次控制回路為AC220V供電，常態工況下中間繼電器失電，其常閉觸點保持閉合，交流接觸器線圈持續得電吸合，設備正常運行。

當按下一鍵斷電按鈕后，中間繼電器線圈瞬時得電，常開觸點閉合形成自鎖，常閉觸點瞬時斷開，直接切斷交流接觸器線圈供電，接觸器主觸點快速分斷，主回路徹底斷電。松開按鈕后，中間繼電器依靠自鎖回路持續得電，保持閉鎖斷電狀態，設備無法自動重啟，只有人工斷開控制回路電源解除自鎖，系統才能恢復正常送電條件。

3.2 標準電氣時序圖（行業通用表格時序圖）

為精準展示電路動態動作邏輯，方便施工調試、技術交底，下表為電工行業標準時序圖，以時間節點為軸，完整呈現按鈕、中間繼電器、接觸器、主電源的狀態變化，時序嚴謹、層級清晰，可直接作為技術文檔插圖使用。

該時序邏輯是一鍵斷電閉鎖電路的核心標準邏輯，所有動作單向不可逆，斷電后硬件強制閉鎖，徹底規避檢修期間設備誤啟動，完全符合施工現場臨時用電及設備檢修安全規范。

4、柜內接線工藝與安裝標準

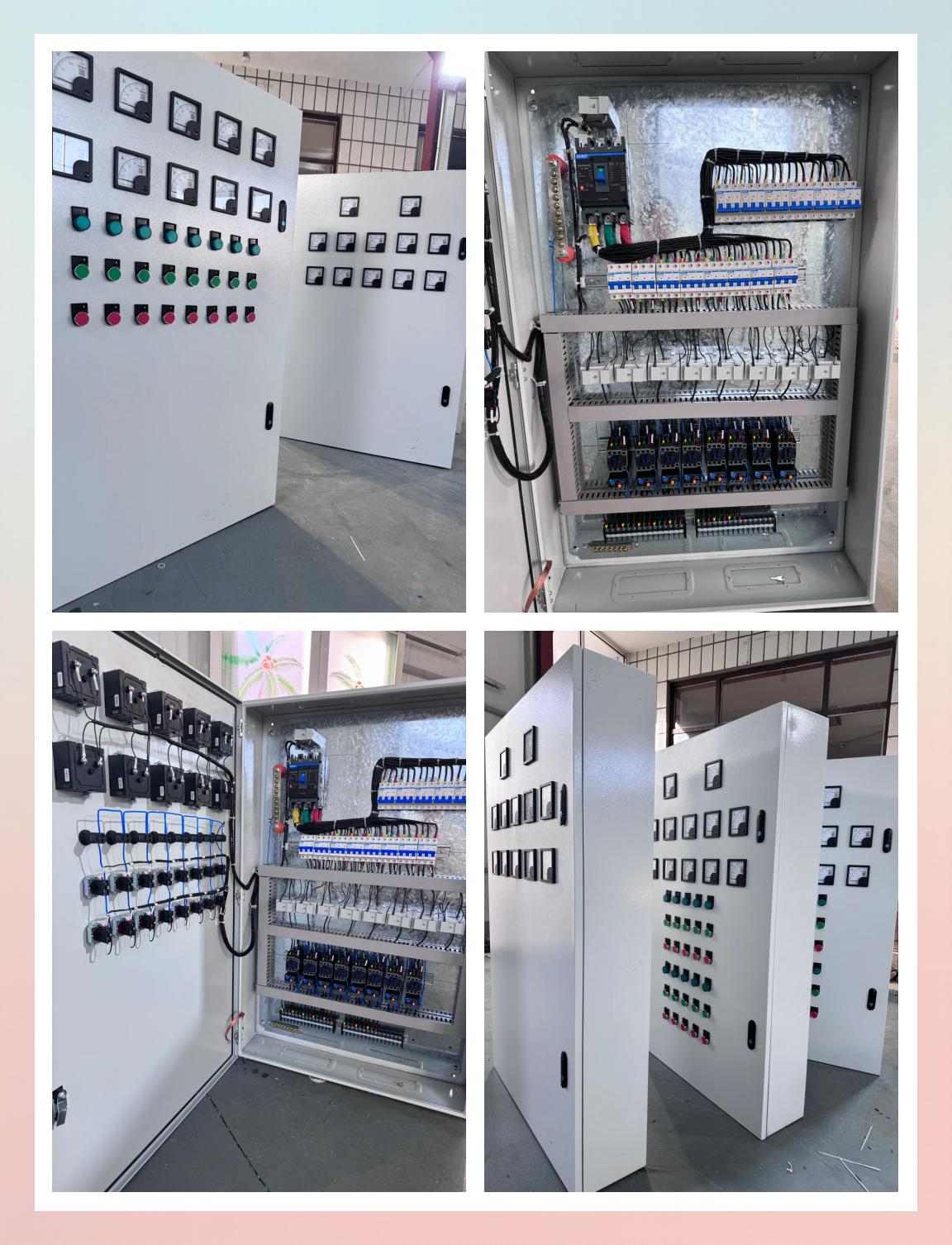

成套接線嚴格按照低壓電氣施工標準執行，二次控制線均采用 1.5 mm2 國標多股銅芯絕緣線，橫平豎直、線束整齊，強電和弱電線分槽分開走線，防止動力大電流對控制回路造成干擾。接線端子壓接緊固，不出現裸銅絲、松動現象，并在每一根控制線首尾處標明線號，方便后續檢查維修。

一鍵斷電按鈕固定在柜門操作面板醒目位置，標注專用警示標識，方便緊急工況快速操作。接觸器、中間繼電器固定在柜體標準導軌上，元件排布均勻，預留散熱間隙，避免密集堆積積熱老化。柜體金屬外殼、柜門、導軌必須可靠接地，接地電阻不大于4Ω，杜絕潮濕環境外殼帶電隱患。

5、通電調試與功能核驗流程

接線完成后必須按照斷電核驗、空載調試、帶載測試三步流程完成驗收，杜絕接線錯誤、邏輯失效問題。首先進行斷電核查，使用萬用表通斷檔檢測二次回路，確認線路無短接、錯接、漏接，觸點邏輯與設計時序完全一致。

空載通電測試階段，閉合控制電源，接觸器正常吸合，設備處于送電待機狀態。單次按下一鍵斷電按鈕，接觸器快速分斷，系統進入閉鎖斷電狀態，重復按壓按鈕無任何動作，證明閉鎖功能有效。斷開二次控制小空開后，繼電器復位，系統解除閉鎖，重新合閘可正常送電。

最后開展帶載試運行，設備連續運行一小時，觀察接觸器無異響、無發熱、無抖動，一鍵斷電動作迅速、閉鎖穩定無誤，無自動復電、誤觸發等故障，即可判定調試合格。

6、常見故障排查與整改方案

該電路結構穩定、故障率低，現場故障多由施工工藝、環境因素、元件老化引發。最常見的故障為斷電閉鎖失效，按壓按鈕無法停機，多為中間繼電器觸點氧化、自鎖回路接觸不良或控制線虛接導致，清理觸點氧化層、重新壓接端子或更換繼電器即可解決。

其次是接觸器吸合不穩、低頻抖動，主要原因是二次控制線路線徑偏小、線路壓降過大或端子松動，通過優化走線、加大控制線線徑、緊固端子可有效改善。潮濕、多粉塵車間柜體易出現控制回路誤觸發，可通過加裝柜內除濕裝置、定期清理灰塵、保持柜體密封干燥，提升系統運行穩定性。

7、技術應用總結

本文設計的一種基于交流接觸器的一鍵斷電閉鎖控制電路具有純硬件邏輯強、抗干擾能力高、安全性好、故障率低等特點，適用于各類低壓動力配電柜；相對傳統的控制手段，可以實現一鍵快速斷電及硬件自鎖防誤啟的功能，大大提高設備維修、故障處理過程中的安全性，有效預防電氣事故發生；電路施工安裝簡單、后期維護方便、造價低廉，是一種值得推廣應用于低壓配電柜安全升級改造及舊設備更新換代的技術措施，能確保工業配電系統的長期安全、穩定、合法運行。
