PLC控制柜冗余系統選型配置方案

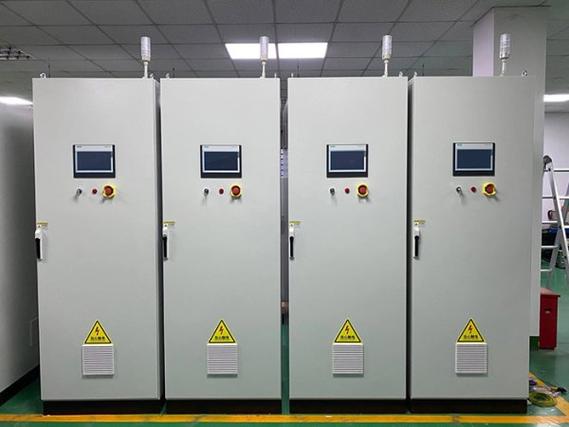

在化工連續生產、市政污水、熱力供暖、電廠輔控、自動化流水線等行業的一些重要工業領域，傳統單套 PLC 自動控制系統存在明顯的單點故障風險。若主控 CPU、供電模塊、通訊鏈路或者 IO 模塊發生故障，則會導致整套自控系統停機，進而造成生產的中斷、工藝的混亂以及設備的損壞，嚴重的還會釀成安全事故及經濟損失。冗余控制系統通過對核心控制硬件、供電回路、通訊網絡及關鍵IO鏈路做備份冗余設計，可實現故障狀態下毫秒級無縫切換，保障自控系統24小時不間斷穩定運行。石家莊PLC控制柜廠家德蘭電氣深耕工業自控成套領域多年，可結合不同行業工藝連續性、安全等級及預算標準，提供經濟型、標準型、高可靠型三級冗余成套方案，適配各類工況落地使用。本文結合一線工程設計、成套調試經驗，系統闡述PLC冗余系統選型依據、層級原理、硬件參數、組網規范及工況配置方案。

1、冗余系統選型工況判定標準

PLC 的冗余配置不能一刀切，全冗余高配會造成資源的浪費，低配簡配達不到安全生產的要求；因此，在選型時應結合生產工藝連續性、故障停車造成的經濟損失、現場環境安全系數、后期維護保養條件四個方面綜合判斷。若為可接受短時停電并具有定期計劃檢修周期的一般流水產線、較小的單一機組，一般情況下只需一臺 PLC 控制裝置進行控制即可。

針對無停機窗口、全年連續運行、停機損失較大的工藝場景，必須配置冗余控制系統。其中精細化工生產線、城市供水熱力管網、污水廠核心生化工藝段、電廠輔機自控系統均屬于高優先級冗余配置場景，一旦自控系統癱瘓，極易出現參數失控、環保超標、管網壓力異常等問題。普通車間間歇性生產設備、常規暖通自控設備，可采用局部冗余方案，僅對供電、通訊鏈路做冗余備份，在保障基礎穩定性的同時控制項目成本。

2、PLC冗余系統層級分類與工作原理

工業自控行業主流冗余體系分為四個層級，分別為CPU熱備冗余、電源冗余、通訊網絡冗余及IO冗余，不同層級自由組合，可形成不同可靠性等級的控制系統。目前民用工業項目應用最廣泛的為1oo2雙機熱備冗余架構，具備切換穩定、組態便捷、適配性強、故障率低的特點，適配絕大多數連續生產工況。

CPU 雙機熱備架構中，需要準備兩個相同型號、相同固件版本及相同參數的 PLC 控制器，主 CPU 完成現場數據收集、程序邏輯計算、設備控制輸出等工作，而備用 CPU 則通過專用同步線路完成程序參數、變量值、工藝數據的實時同步，隨時保證與主機的數據一致性。系統依靠連續的心跳信號監控主機的工作情況，在發現主機發生硬件損壞、程序故障、通訊中斷等情況時，備用 CPU 將立即接管主機執行任務，整個過程不會產生延遲、數據缺失、工藝變動的情況，實現了無縫切換。

電源冗余采用雙路獨立工業電源并聯供電、互為備用的工作模式，單路電源過載、損壞、斷電不會影響整套系統供電。網絡冗余通過雙交換機、雙鏈路環網組網，規避單網線、單設備故障引發的通訊中斷。IO冗余屬于高端安全配置，主要針對高危工藝關鍵點位，通過雙IO模塊并行采集、邏輯表決輸出，徹底消除末端設備單點故障隱患。

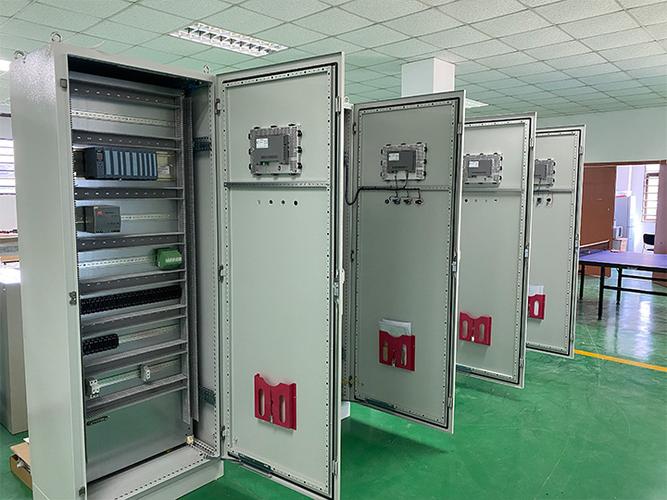

3、冗余系統硬件選型與參數配置標準

冗余系統硬件匹配度直接決定切換成功率與運行穩定性，成套配置過程中，必須保證兩臺CPU型號、固件版本、存儲參數完全一致，嚴禁高低配混搭、新舊模塊混用，避免出現數據同步異常、切換失效、邏輯紊亂等問題。現階段工業項目中，西門子S7-1500R/H系列專用冗余PLC應用最為成熟，設備自帶原生冗余同步機制，無需額外加裝冗余轉換模塊，相較于普通PLC改造冗余方案，穩定性與切換精度優勢顯著。結合西門子官方技術手冊及現場落地案例，整理主流冗余CPU型號、參數及適配場景，為項目選型提供標準化參考，具體參數如下表所示。

簡單說下選型邏輯：R 系列走的是基于以太網環網進行同步，成本低，可以實現普通工業環境下無擾切換即可；而 H 系列為專用同步光纖，抗干擾能力更強，切換時間會短一些，比較適合遠距離傳輸、強電磁場干擾、對安全性要求更高的場景。另外，所有的冗余 CPU 上都需要加載同一個版本的 TIA Portal 的組態程序，而且固件版本也需要保持一致，否則可能會出現同步緩慢甚至無法切換的情況(由于不同的組態程序編譯出來的二進制代碼會有差異)。標準冗余項目首選 1515R-2PN 即可滿足 300ms 內無縫切換，適用于大部分連續工藝；高風險高精度應用可選型 1517H 及以上，采用光纖同步機制，實現毫秒級切換，不產生工藝擾動。預留 30% 的內存空間，避免因大數據量采集和冗余運算造成 CPU 過載。

電源模塊統一選用寬溫工業冗余電源，支持熱插拔在線更換，輸入電壓適配AC85V~265V廠區波動電網，自帶過載、短路、過壓全方位保護。網絡系統采用雙交換機獨立組網，嚴格區分CPU同步網與現場設備業務網，單獨承擔心跳同步與數據備份，避免網絡風暴干擾冗余切換邏輯。

4、不同工況冗余配置組合方案

4.1 經濟型冗余配置（電源+網絡冗余）

該方案適用于一般自動化生產線、中小型污水工段、普通暖通自控系統，無需配置雙CPU熱備，僅針對系統供電、通訊鏈路做冗余備份。可有效解決現場電壓波動、網線破損、交換機故障引發的停機問題，改造成本低、運維簡單，能規避80%以上常規突發故障，適配預算有限、工藝連續性要求中等的項目。

4.2 標準型冗余配置（CPU+電源+網絡全冗余）

主要適用于城市供水、熱力管網、化工輔料、污水主控等典型場景下的工業項目，也是目前大多數客戶默認選用的方案；雙 CPU 熱備 + 雙路冗余電源 + 雙環網通訊，核心控制層無單點故障，支持故障自動診斷、事件記錄、無擾切換，可在線檢修、不停機更換模塊，適配于 24 小時不間斷生產要求，是一種可靠性及成本兼顧的通用冗余方案。

4.3 高可靠全IO冗余配置

適配化工高危工藝、燃氣自控、電力關鍵輔控、特種設備聯鎖等高安全等級場景。在CPU、電源、網絡全冗余基礎上，對關鍵DI/DO/AI/AO點位配置雙IO模塊并行采集、邏輯表決輸出，末端設備采用雙回路接入，徹底消除全鏈路單點故障，系統可靠性可達工業最高等級，完全滿足安監、環保、電力行業嚴苛運行標準。

5、冗余系統組網與組態調試規范

冗余系統組網必須嚴格執行網絡物理分離原則，CPU同步網絡與設備通訊網絡獨立布線、獨立設備、獨立網段，杜絕業務數據擠占同步通道，避免出現切換延遲、同步失效問題。長短距離工況優先選用光纖作為同步介質，有效抵御現場電磁干擾，保障數據同步穩定。

硬件組態階段，兩臺CPU的程序邏輯、硬件配置、變量參數、時鐘校準必須完全統一，全程開啟心跳檢測、故障診斷、切換記錄功能，合理設置延時閾值，規避瞬時干擾引發的誤切換。所有IO地址、通訊地址、設備點位編號統一規劃，杜絕地址沖突、參數錯亂問題。

設備調試需逐項模擬單路電源斷電、主機CPU故障、通訊中斷、交換機失效等故障場景，反復驗證系統切換穩定性，確保各類故障下工藝不中斷、數據不丟失、設備無異常動作。調試完成后完整留存組態文件、故障日志、切換記錄，為后期運維檢修提供數據支撐。

6、冗余系統運維要點與常見誤區

現場運維最普遍的問題是重硬件配置、輕日常巡檢。多數項目配齊冗余設備后長期閑置備用通道，導致備用CPU離線、電源失效、網絡斷連，真正故障發生時無法完成切換，冗余系統徹底失效。日常運維需定期手動觸發冗余切換測試，核查心跳狀態、同步參數、電源負載與網絡延時，及時清理系統故障緩存。

同時需杜絕硬件混搭、固件版本不統一的問題，新舊模塊混用會造成數據同步不兼容、切換卡頓。此外，同步網絡與業務網絡混用、無物理隔離的施工方式，極易引發網絡風暴，導致冗余失效，屬于高危施工隱患，在成套設計與施工階段必須嚴格規避。

7、方案總結

冗余系統的選型配置應根據工藝連續性及安全等級、停機危害等因素，正確匹配冗余級別，防止冗余系統過高的多余開發或冗余系統設置不足的現象發生。文中介紹的冗余系統配置方法，包括經濟型、標準型、高可靠型三類冗余形式基本涵蓋了工業現場大多數自動控制場合的應用范圍，可通過電源冗余、網絡冗余、CPU 冗余、IO 冗余等幾種冗余形式分級組合的方式，徹底消除單一控制單元存在單點失效的風險；而適當冗余配置，不僅可以滿足連續性工藝生產的要求，有效減少因停產造成的經濟損失和由此引發的安全事故隱患，還可以合理降低設備購置費用，兼顧安全性與經濟性原則，為現代工業現場自動控制系統長期安全、高效運行提供了有力支持。
