低壓配電柜智能電表與能耗監測

在工業廠區、商業綜合體、市政機電、園區配電等低壓供用電場景中，傳統配電柜僅依靠普通機械式電表或簡易數顯儀表完成基礎電能計量，普遍存在計量精度低、參數單一、無數據存儲、無法分項統計能耗等問題。多數項目長期存在用電盲區，無法精準定位高耗能設備、線路損耗、空載浪費等問題，導致能耗管理粗放、節能改造無數據支撐。通過在低壓配電柜內置智能電表搭建全套能耗監測系統，可實現全電參量采集、實時負荷監控、分項能耗統計、故障預警及遠程數據傳輸，是現階段配電數字化、能耗精細化管控的核心手段。河北配電柜廠家德蘭電氣在低壓柜體成套過程中，可根據用戶能耗管控需求，標準化集成智能計量與監測模塊，適配工廠節能改造、樓宇能耗統計、園區智慧配電等各類落地場景。

1、傳統配電計量系統存在的行業痛點

常規低壓配電系統的計量方式，大多只針對總進線安裝計費電表，各分支回路、單臺設備基本無獨立計量裝置。這種粗放式計量模式只能統計整體總用電量，無法區分生產負荷、照明負荷、空調負荷、備用設備的分項能耗，一旦出現月度用電量異常上漲，運維人員無法快速排查損耗點位。同時傳統儀表僅能計量有功電能，無法監測無功功率、功率因數、諧波、三相不平衡等關鍵電氣參數，廠區功率因數偏低、諧波超標、設備輕載空載運行等隱性能耗問題長期積累，不僅造成電費浪費，還會引發變壓器過載、線路發熱、設備老化加速等隱患。

除此之外，傳統計量完全依賴人工現場抄表，數據時效性差、人為誤差大，無法形成連續用電曲線，不具備超限報警、事件記錄、數據追溯功能，完全無法適配現代企業智能化能耗管理、節能考核、能效審計的管理需求。

2、低壓智能電表核心監測參數與功能特性

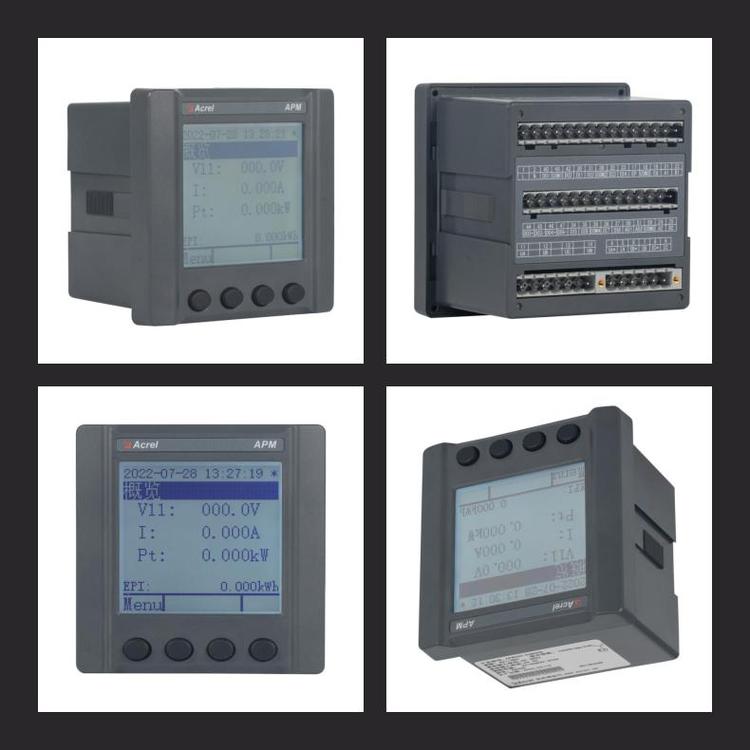

低壓配電柜配套的智能電表多采用導軌式多功能計量儀表，區別于傳統單一計量電表，可實現低壓回路全維度電參量監測，測量精度可達0.5S級，完全滿足內部能效統計與企業能耗審計標準，核心參數覆蓋整套配電運行數據。除常規三相電壓、三相電流、有功電能、無功電能計量外，還可實時采集功率因數、有功功率、無功功率、電網頻率、三相不平衡度，同時支持2~63次諧波分析、極值記錄、負荷需量統計，全方位反映配電系統運行狀態。

設備自帶掉電數據保存功能，歷史用電數據、故障事件、負荷記錄可長期留存，不會因斷電、重啟丟失數據。支持分時電量統計，可精準區分峰、平、谷時段用電量，適配工商業峰谷電價計費模式，為錯峰用電、負荷削峰填谷提供數據依據。部分高端模塊還可拓展母線溫度、漏電監測功能，將能耗統計與電氣安全監測融為一體。

3、能耗監測系統整體架構與組網方式

整套低壓能耗監測系統采用“現場采集+本地匯聚+云端上傳”的分層架構，結構穩定、適配性強，適合新舊配電柜改造升級。第一層為數據采集層，在配電柜進線、各分支出線回路分別安裝智能電表與高精度互感器，對每一路動力、照明、空調回路實現獨立計量采集，做到分回路、分設備精準統計。

第二層為數據匯聚層，所有智能電表通過標準RS485總線手拉手組網，統一接入邊緣采集網關，網關對現場數據進行清洗、整合、本地緩存，規避網絡波動造成的數據丟失問題，即使外網中斷，現場數據仍可正常存儲，網絡恢復后自動補傳數據。第三層為云端監控層，數據上傳至能耗管理平臺后，自動生成用電日報、月報、年報，繪制實時負荷曲線、時段能耗對比曲線，實現遠程可視化監測。

整套系統無需復雜布線，施工周期短，兼容GGD、GCS、MNS各類低壓柜體，無論是新建配電工程還是老舊配電柜智能化升級，均可快速落地部署。

4、柜內安裝與成套配置規范

智能電表統一采用DIN導軌安裝方式，固定在配電柜二次控制區域，避開主回路發熱器件，預留充足散熱空間，防止高溫影響計量精度。電流互感器按照回路額定電流匹配倍率，二次線嚴格使用1.5mm2銅芯屏蔽線，走線規整、屏蔽層單端接地，避免電磁干擾造成數據漂移、計量不準。

針對多回路監測情況，嚴格區分回路對應的電表、互感器一一對應，做好編號標識，防止出現回路錯亂現象；通訊總線選用屏蔽雙絞線，單獨走線、不與動力線纜共槽敷設，以避免強電流對通訊帶來的影響；全部設備安裝完畢后應進行精度校準及通訊、數據上位機調試，確保實時數據顯示刷新、歷史數據存儲完好、報警靈敏快捷。

5、能耗監測系統核心應用價值

一是能耗精細化管控：通過對各車間、各設備、各區域分別計量，幫助管理者清楚了解實際用電量，明確空載耗電、設備老化損耗、管路漏耗等浪費環節，有針對性地進行節能整改，從而降低整體用電成本；二是提高電網質量：系統可對功率因數、諧波情況進行監控，及時發現無功缺失、諧波超標、三相不平衡等問題，可通過配套無功補償、諧波治理裝置改善配電工況，避免力率電費罰款及設備發熱損耗。

同時系統具備超限預警功能，可自定義電壓、電流、負荷上限，異常工況及時推送報警信息，提前規避過載跳閘、線路發熱、設備燒毀等電氣故障。長期運行的能耗數據還可作為設備運維、產能能耗對標、節能項目驗收的核心依據，助力企業完成綠色能耗審計與智能化配電升級。

6、日常運維與常見問題處理

智能電表與能耗監測系統運維難度低、故障率小，日常只需定期清理柜體灰塵，檢查通訊線路緊固狀態，核對計量數據穩定性即可。現場常見問題主要分為數據不準與通訊異常兩類。數據計量偏差多由互感器倍率設置錯誤、二次接線松動、屏蔽接地不規范導致，重新核對參數、緊固線路即可恢復正常。通訊斷連、數據不更新，一般為總線接觸不良、地址碼沖突或網關離線，通過排查設備地址、檢修總線線路、重啟網關設備可快速解決。

長期運行過程中，需定期比對現場電表數據與平臺統計數據，確保采集同步、統計準確，保證能耗分析、節能改造的數據真實有效。

低壓配電柜智能電表能耗監測系統，是傳統配電向智慧配電轉型的基礎核心配置。通過全電參量實時采集、分回路精準計量、遠程數據監控、能耗智能分析，徹底解決了傳統配電能耗模糊、管理粗放、隱患滯后的行業難題。在工業生產、建筑機電、園區配電等場景中，既能有效提升用電安全系數，減少電氣故障發生率，又能精準挖掘節能空間、降低運維與用電成本，是現階段低壓配電智能化改造、能效精細化管理的必備方案。
