一拖三變頻控制柜多泵供水系統控制方案

在廠區生產供水、小區生活給水、市政二次供水及商業綜合體供水項目中，單泵變頻供水存在峰值流量不足、設備長期滿負荷運行、無備用冗余的缺陷，無法適配用水峰谷差較大的工況。一拖三變頻多泵供水系統采用單變頻器聯動三臺水泵的組合控制模式，依托PID閉環穩壓邏輯、泵組輪換投切、工頻變頻自動切換功能，實現小流量單泵變頻穩壓、大流量多泵聯動補水、低谷時段輪換休眠的運行模式。該系統可有效規避水錘沖擊、水壓波動、設備老化過快等問題，是目前中小型集中供水場景性價比最高、穩定性最強的成套方案。本文結合工程落地經驗，系統闡述系統架構、控制邏輯、參數配置、輪換策略及調試規范。

1、系統總體架構與設備配置

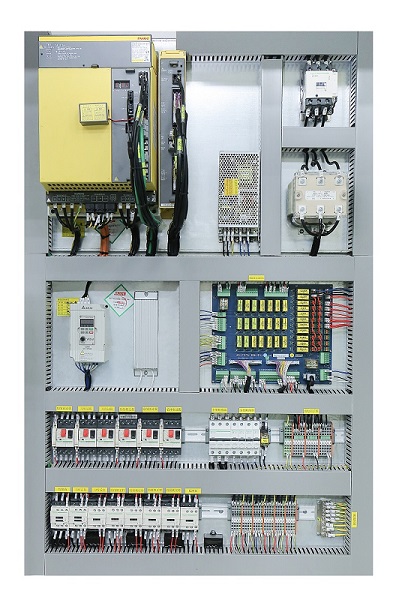

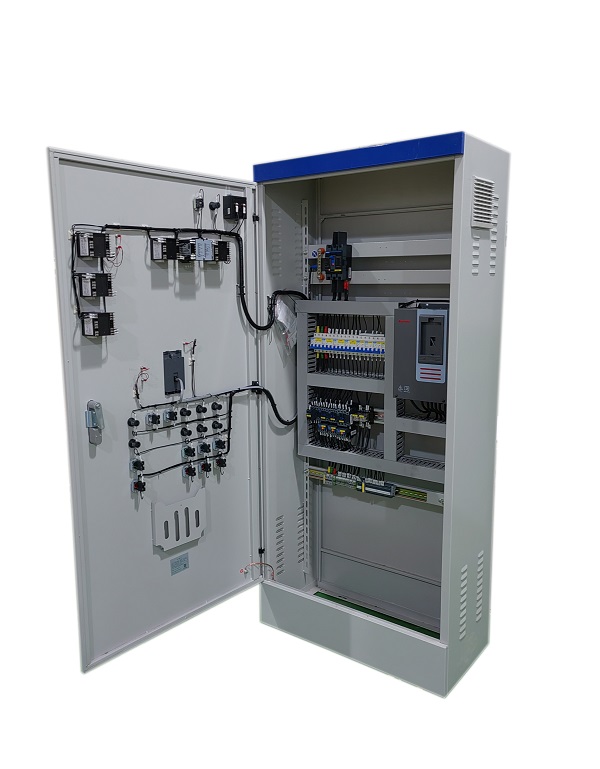

一拖三變頻供水系統核心由變頻控制柜、三臺立式多級離心泵、管網壓力變送器、PLC控制單元及人機觸控界面組成，整體采用“一頻拖三泵、變頻調速+工頻輔投、自動輪換冗余”的控制架構。系統常態維持單泵變頻穩壓運行，當用水高峰管網壓力持續偏低，系統自動投入第二臺、第三臺水泵工頻輔助運行；夜間低谷用水時，自動切除多余泵組，保留單泵低頻穩壓休眠，徹底解決傳統供水系統水壓不穩、能耗偏高的問題。河北變頻柜廠家德蘭電氣針對一拖三多泵供水場景優化成套柜體結構，細化強弱電分區、完善互鎖保護邏輯，適配民用及工業長期連續供水工況。

系統所有運行邏輯、壓力調節、故障判斷、泵組輪換均由PLC程序統籌執行，變頻器負責無級調速穩壓，壓力變送器實時采集管網4~20mA模擬量信號，形成閉環調節體系，全程無需人工干預，可實現24小時無人值守運行。

2、系統核心硬件參數配置表

結合常規二次供水工程標準，整理一拖三供水系統標準化硬件參數，適配0.2~0.6MPa常規穩壓區間，滿足高層住宅、廠區生產供水需求。

3、系統核心控制邏輯

3.1 PID恒壓穩壓控制原理

系統運行后，壓力變送器持續采集管網實時壓力，并將模擬量信號傳輸至PLC，程序將實時壓力與設定穩壓值進行對比運算。當管網壓力低于設定下限值時，PLC輸出指令提升變頻器輸出頻率，加快水泵轉速、增大供水流量；當管網壓力高于設定上限值時，自動降低頻率，減小出水流量。通過毫秒級動態調節，將管網壓力穩定在設定區間，穩壓精度可控制在±0.02MPa以內，徹底消除用水高峰水壓驟降、夜間水壓超壓的問題。

3.2 多泵自動投切邏輯

一拖三系統默認單泵變頻運行，其余兩臺水泵處于待機備用狀態。用水高峰期，變頻器頻率持續運行至50Hz滿頻，且管網壓力仍無法達標，系統延時3~5秒確認流量缺口后，自動將當前變頻泵切換為工頻運行，同時啟動第二臺水泵變頻調速穩壓；若流量依舊不足，繼續投入第三臺水泵工頻輔助供水。用水低谷時段，管網壓力持續偏高，系統逐級切除工頻輔泵，最終保留單泵低頻休眠運行，有效降低設備能耗與機械磨損。

3.3 泵組均衡輪換策略

為避免單泵長期高頻運行、其余泵組長期閑置銹蝕，系統設置24小時自動輪換程序。每日定時切換主泵設備，優先調用累計運行時長最短的水泵作為次日變頻主泵，三臺水泵循環交替工作，保證所有設備運行時長基本均衡。輪換過程采用先啟后停的平穩切換方式，無水壓波動、無停水間隙，不影響管網連續供水。

4、電氣互鎖與安全保護機制

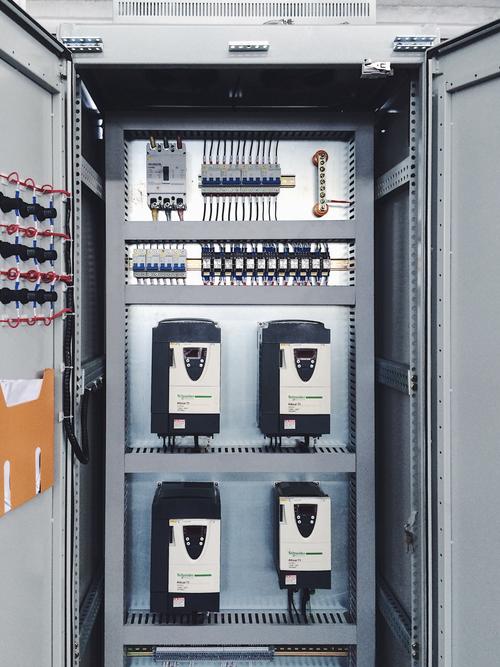

一拖三多泵系統存在變頻、工頻雙回路切換工況，必須設置完善的互鎖保護，杜絕相間短路故障。控制柜內部每臺水泵的變頻接觸器與工頻接觸器采用電氣、機械雙重互鎖結構，同一臺水泵嚴禁同時接入變頻與工頻電源，從硬件層面規避回路沖突。同時系統集成過載、過流、缺水干轉、超壓、變頻故障多重保護。

當水池液位過低觸發缺水保護，系統立即停機閉鎖，防止水泵空轉燒毀；當單臺水泵過載、堵轉時，系統自動切除故障泵，啟用備用泵持續供水，同時上傳故障信號，保障供水不中斷；管網超壓時自動降頻停機，保護管道閥門及用水末端設備。

5、系統調試與運行參數設定

安裝完畢后，按照標準程序進行調試：檢查壓力變送器接線、模擬量信號采集精確度情況，保證壓力反饋值真實可靠；設置系統穩定壓力范圍，日常供水一般采用生活用水 0.3～0.4 MPa，工業用水根據現場工藝條件設定在 0.4～0.5 MPa 范圍內；變頻升速降速時間一般設定成升速 15 s、降速 20 s，降低水泵啟停沖擊力，預防水錘現象破壞管道。

多泵投切延時、輪換周期需結合現場用水特性微調，小區供水可適當延長投切延時，避免頻繁啟停；工業波動大的供水工況可縮短延時，提升響應速度。調試完成后連續空載、帶載試運行2小時，水壓穩定、泵組切換順暢、無故障報警即為調試合格。

6、方案優勢與運維要點

一拖三變頻供水相較單泵供水、固定多泵工頻供水，其適用性更強，多泵冗余輪換的設計提升了供水可靠性，單臺設備故障不影響供水，變頻無級調速可以隨用水量的變化而自動調整功率大小，較之傳統的工頻供水，節能可達20%～30%，日常僅需定時對壓力傳感器精度、柜內接觸器觸點、水泵軸承狀況加以檢查，及時清掃控制柜散熱過濾網上積聚的灰塵雜物，適時對 PID 穩壓值進行校正，就可以確保系統的有效運作。

整體來看，一拖三變頻多泵供水系統兼顧穩壓精度、供水穩定性、節能效果與設備使用壽命，適配絕大多數民用、工業集中供水場景，標準化的控制邏輯與完善的保護機制，能夠有效滿足24小時連續供水的工程需求，是目前二次供水改造及新建項目的優選方案。
