75kW～132kW大功率變頻控制柜選型指南

在工業自動化生產、暖通供水、物料輸送等領域，75kW 至 132kW 功率段的變頻控制柜為大功率傳動控制設備，一般配套大型水泵、引風機、破碎機、攪拌機、皮帶輸送機等，存在運行電流較大、發熱相對集中、電網諧波干擾較為突出、對啟動轉矩及過載能力有較高的要求、對散熱條件較高等特性；大部分現場發生過的變頻器過熱跳閘、電機絕緣被擊穿、造成電網儀表異常、控制柜本身被燒毀等問題，都是由于前期選型不匹配、缺少必要配套配置、控制柜結構設計不合理所致。今天德蘭電氣的小編結合工業現場成套調試與運維經驗，系統梳理該功率段變頻控制柜的選型標準、參數匹配、配件配置及工況適配要求，為工程設計、設備采購與現場改造提供實操依據。

1、負載工況分類與選型核心原則

75kW～132kW 變頻柜選型不可單從電機額定功率考慮，應先分辨負載性質為首要條件，才能從根本上減少設備頻頻損壞現象的發生。負載大致分為變轉矩輕載負載和恒轉矩重載負載兩種，這兩者之間變頻器過載能力、控制柜風道設計、周邊元器件的選擇均有區別。風機、離心泵這類負載都屬于變轉矩負載，啟動阻力小、空載電流小，運轉中無沖擊負荷出現，可選用普通過載等級的機型；破碎機、球磨機、攪拌機、傳送帶這類負載均屬恒轉矩負載，啟動阻力大、運轉負荷均勻，常有短暫時間高負荷運轉的現象發生，須選用性能優良的矢量重載等級機型。

同時，選型需兼顧現場電網質量、電機線纜距離、啟停頻次、環境溫度四大條件。電網波動大、多臺變頻設備并網、布線距離超50米、高溫密閉車間，均需要對配置進行升級優化。河北變頻柜廠家德蘭電氣針對75kW-132kW大功率工況，采用差異化成套配置方案，根據現場負載類型與環境條件定制散熱、濾波、制動配套系統，有效解決大功率變頻設備常見的諧波干擾、過熱保護、再生過壓等問題。

2、75kW～132kW變頻設備核心參數對照表

380V三相工業低壓系統中，變頻器額定輸出電流是比功率更關鍵的選型指標，直接決定斷路器、銅排、電抗器的規格匹配。結合行業通用重載機型標準，整理各功率檔位核心參數與柜體配置規范，適配常規工業常溫工況。

上表參數適用于環境溫度≤40℃、海拔1000米以內標準工況，高溫、高海拔、多塵腐蝕環境需整體放大一檔選型，避免變頻器降容運行引發過載保護。

3、核心元器件成套選型規范

3.1 主回路元器件選型

大功率變頻柜主回路載流量大、發熱明顯，元器件選型必須預留充足余量。進線塑殼斷路器需選用35kA及以上短路分斷能力，額定電流按照變頻器輸入電流1.1倍整定，規避合閘沖擊電流誤跳閘。柜內動力銅排采用T2紫銅搪錫材質，75kW、90kW適配40×5mm銅排，110kW、132kW選用60×6mm加厚銅排，所有母線涂抹導電膏降低接觸電阻，相間、對地電氣間隙嚴格遵循低壓成套規范，杜絕高溫爬電短路。

3.2 濾波電抗器配置要求

輸入電抗器主要用于抑制電網諧波、平衡三相電壓不平衡，廠區多臺變頻設備集中使用、變壓器容量大于1000kVA時必須標配。輸出電抗器用于抑制高頻載波尖峰電壓，保護電機繞組絕緣，電機接線長度超過50米需強制加裝，可有效避免電機異響、軸承電腐蝕、絕緣擊穿等故障。75kW以上重載工況建議全套配置進出線電抗器，提升系統運行穩定性。

3.3 制動單元與電阻適配標準

風機、水泵等勻速負載無需配置制動組件；皮帶機、攪拌機、起重類位能負載，啟停頻繁且存在再生電能回饋，必須配套制動單元與制動電阻。75kW、90kW適配單組制動模塊，110kW、132kW需采用雙模塊并聯結構，制動電阻獨立設置散熱倉，避免高溫熱量傳導至變頻器功率模塊。

4、柜體結構與散熱系統選型要點

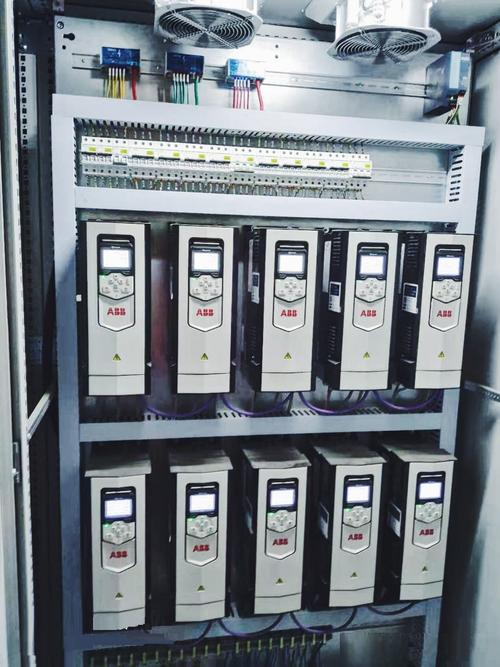

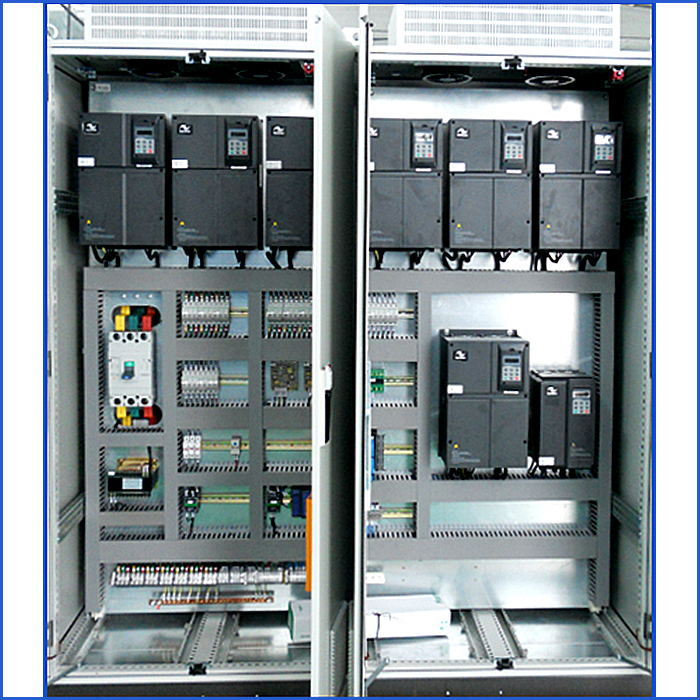

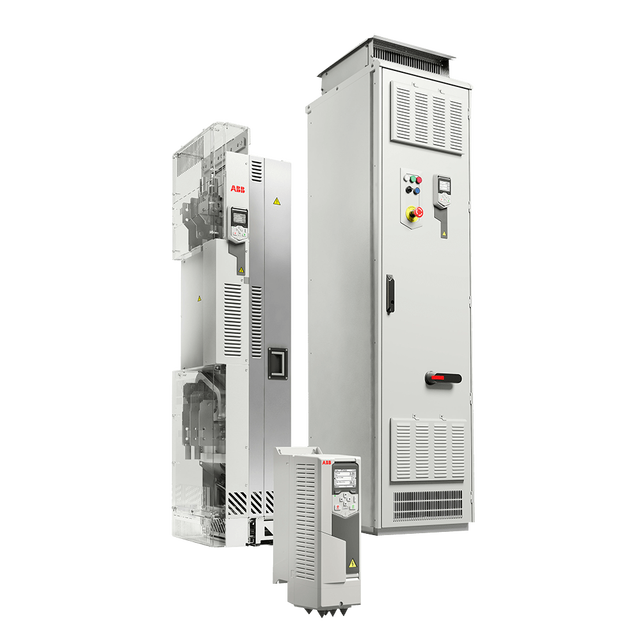

75kW～132kW大功率變頻器功率模塊發熱量大，柜體散熱設計是選型關鍵。柜體采用上下分層結構，上部設置獨立控制小室，布置繼電器、端子、控制面板等弱電元件，下部布置變頻器、電抗器、制動電阻等強電發熱元件，實現強弱電隔離，降低電磁干擾。

常規室內配電室采用IP30防護柜體，搭配強制對流風機；粉塵、潮濕車間升級為IP54防護，通風口加裝防塵過濾棉與擋水結構；密閉高溫配電室、夏季環境溫度長期超45℃的場景，需取消自然通風結構，升級柜式工業空調恒溫散熱，杜絕變頻器過熱降容。同時柜體風道遵循上進冷風、下出熱風的對流邏輯，避免熱風回流造成熱量堆積。

5、現場選型常見問題與優化方案

實際工程中，多數單位存在重功率、輕電流的錯誤選型習慣，同功率不同極數電機額定電流偏差較大，僅按功率選型極易導致長期過載運行。同時，長距離布線不裝輸出電抗器、多機并網省去輸入電抗器、簡化散熱風道等行為，都會造成設備運行故障。選型過程中需嚴格以輸出電流為基準，配套齊全濾波、散熱組件，根據工況區分重載、輕載配置，杜絕盲目低配或過度高配。

整體而言，75kW～132kW大功率變頻控制柜選型是一套系統性匹配工作，需結合負載特性、電網條件、布線距離、現場環境綜合判定。合理的選型配置既能保障設備啟停平穩、運行穩定，又能有效控制運維成本與能耗，大幅延長變頻控制系統的整體使用壽命，滿足工業連續化生產的嚴苛要求。
