高低壓配電柜IP防護等級設計詳解
高低壓配電柜的外殼IP防護等級，是依據GB/T 4208-2017《外殼防護等級（IP代碼）》制定的核心設計指標，用于界定柜體防塵、防水、防固體異物侵入及人身防觸電防護能力，適配72.5kV及以下所有低壓、高壓成套配電設備。在實際工程設計中，IP等級并非越高越好，過高防護等級會封閉散熱通道，造成柜內溫升超標、元器件老化加速；防護等級偏低則易出現粉塵堆積、凝露積水、絕緣下降等問題，引發短路、漏電、設備跳閘故障。結合成套設計、現場施工及運維經驗，本文系統講解高低壓配電柜IP防護分級標準、結構設計要點、場景選型規范及施工誤區，為柜體標準化設計與項目落地提供技術依據。

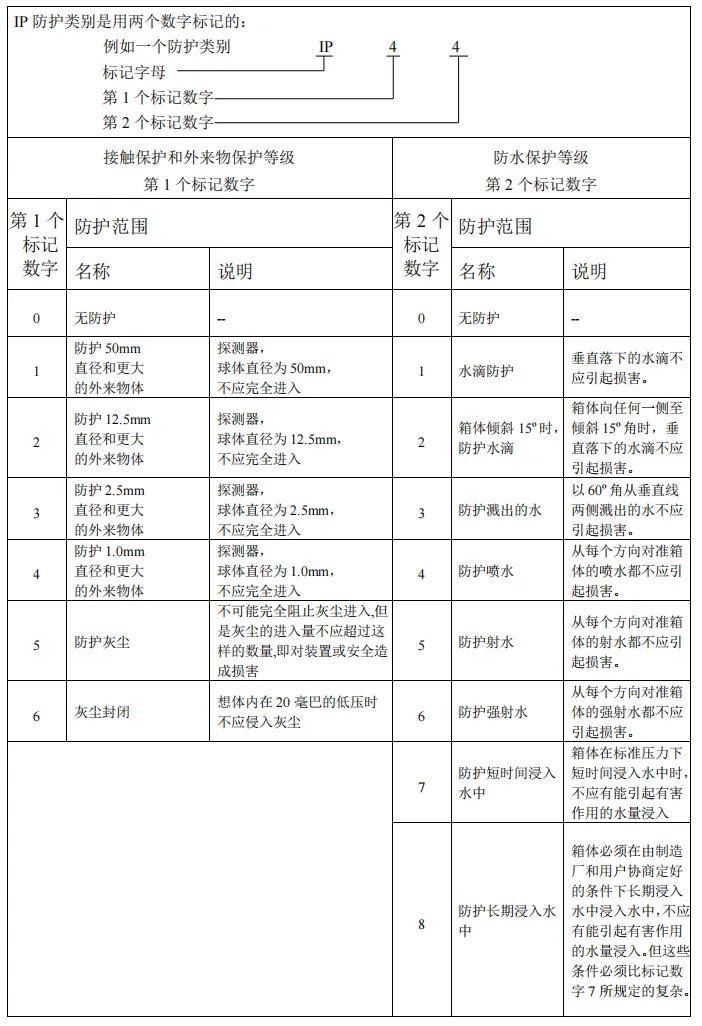

1、IP防護等級編碼定義與核心作用
IP防護代碼由兩位特征數字組成，第一位數字為固體防護等級，主要防范固體異物侵入及人身接觸帶電部位，等級范圍0-6級；第二位數字為液體防護等級，用于抵御不同形式的水汽、滴水、噴淋進水，等級范圍0-8級。兩位數字數值越大，防護性能越強，但對應的柜體密封結構、加工工藝、制造成本也會同步提升。
高壓配電柜與低壓配電柜的防護設計邏輯存在明顯區別，高壓柜側重防凝露、防異物觸碰，低壓柜側重防塵防水、適配多回路散熱。室內常規配電室、工業車間、地下泵房、戶外配電臺區、沿海鹽霧區域等工況，必須差異化匹配IP等級。河北配電柜廠家德蘭電氣依托成套生產經驗，針對不同項目工況定制IP防護結構方案，平衡柜體密封性、散熱性能與設備運行穩定性，適配各類工業與民用配電場景。
2、IP防護分級技術標準說明
2.1 固體異物防護等級（第一位數字）
0級無防護，僅適用于實驗開放式柜體，嚴禁工程使用；
1級可阻擋50mm以上大體積固體，防止人體手掌誤觸帶電部位；
2級阻擋12.5mm固體，杜絕手指伸入柜體接觸內部元件；
3級阻擋2.5mm固體，防范螺絲刀、細金屬工具侵入；
4級阻擋1mm細顆粒，可阻隔金屬碎屑、纖維粉塵；
5級為有限防塵，粉塵可微量進入但不會堆積影響設備運行；
6級為完全塵密，柜體無粉塵滲入，適配重度粉塵工礦場景。
2.2 液體侵入防護等級（第二位數字）
0級無防水能力，僅用于潔凈密閉室內環境；
1級防護垂直滴水，避免頂部冷凝水侵入；
2級可在柜體傾斜15°時防范垂直滴水；
3級防60°范圍淋水，適配窗邊、簡易遮雨區域；
4級防任意方向飛濺水，滿足車間沖洗、潮濕地下室工況；
5級防低壓水槍噴射，適配戶外常規露天場景；
6級防高壓強力噴水，適配沿海、高噴淋腐蝕環境；
7、8級為浸水防護，配電柜常規設計無需采用。
3、高低壓配電柜常用IP等級參數與場景對照表
德蘭電氣的小編通過國標的要求與工程的通用設計方案的結合，將高低壓配電柜的常用IP等級的參數與各個行業的主流的配電柜的的防護等級、結構的設計的特點及對應的適配的場景都一一的整理起來為選型的設計提供了標準化的數據的支撐。
4、高低壓柜體差異化防護設計要點
4.1 高壓配電柜防護設計
10kV 高壓配電柜主要產品類型 KYN28、XGN，室內常規 IP30；高壓柜母線室、斷路器室、電纜室分室封閉，相互之間由隔離隔板隔開，防止粉塵在不同房間間流動，先保證高壓側絕緣。不建議提高高壓柜防護等級，因全密閉式設計會導致柜體內溫度升高，絕緣部件加速老化。對室外的高壓柜應增加到 IP54，同時設置柜內去濕裝置及發熱裝置以防止由于天氣變化而引起的潮濕現象，從而引起絕緣降低擊穿放電。
4.2 低壓配電柜防護設計

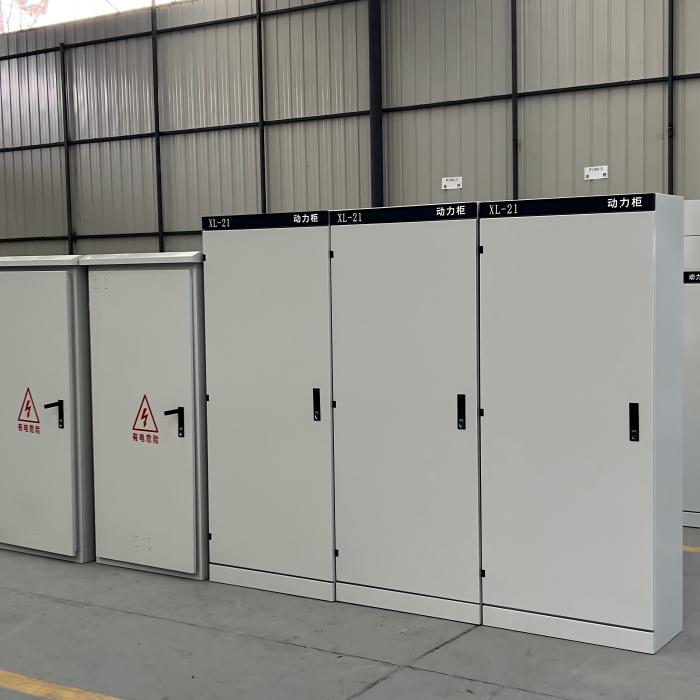

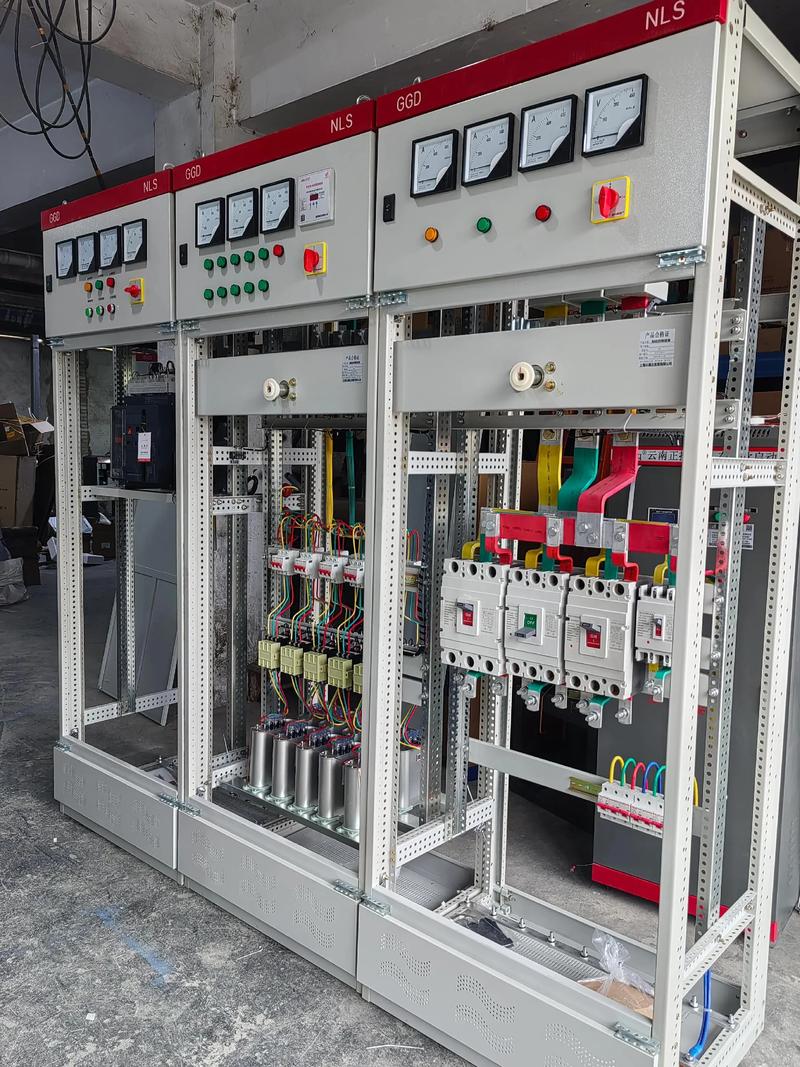

低壓 GCS、MNS、GGD 發熱元件多，既要注意密封也要注重散熱：低壓柜安裝于室內一般選用 IP40 防護等級，適用于一般的車間生產環境，能防止較大的固體物侵入，適合工業環境的防塵；當安裝位置在工業廠房內，環境較為潮濕、粉塵較大時，均選用 IP54 防護等級，柜體整體采用 IP54，但每個抽屜分別做了密封處理，以防灰塵掉落在抽屜導軌處引起發熱；對于戶外使用的低壓配電柜、落地式控制柜均選用 IP55 防護等級，柜體采用“三道溝”進風方式，下部做防水堤，以防雨淋水浸入；當安裝環境含有大量灰塵時，選用 IP65 防護等級，但因為柜體完全封閉，容易積熱，故配置強迫風冷裝置散熱。
5、工程設計常見誤區與優化方案
實際工程案例中存在一些常見的防護設計誤區，一方面表現為對防護等級要求較高，例如在一些室內潔凈場所使用的配電箱柜均為 IP65 完全密閉箱體，箱體內的熱量無法有效散發，斷路器、接觸器處于長時間超溫降容工作狀態，易造成誤脫扣及器件使用壽命縮短的現象，該類場合完全可以采取 IP30/IP40 級別箱體實現有效的防護功能；另一方面表現為對箱柜防護的關注主要集中在箱門處，通常僅增加箱門處的橡膠密封條，而未對箱體底座處進行有效密封，往往由于粉塵、潮氣等介質經由箱體底座處的縫隙滲入箱內從而導致防護功能喪失。
同時，高低壓柜體防護結構不能通用，高壓柜側重防凝露、保絕緣，低壓柜側重防塵、防水、控溫升。高濕、沿海鹽霧環境，除提升IP等級外，需搭配敷鋁鋅防腐柜體與除濕裝置，從結構、材質、輔助設備多維度提升設備穩定性。
6、IP防護驗收與檢測規范
高低壓配電柜防護性能均應達到 GB/T 4208-2017 的相關要求并檢測驗收；其中防塵試驗利用揚塵裝置進行連續檢測，防水試驗則根據防護等級分別用擺管淋雨法及水槍沖擊法進行測試，經試驗后柜體內壁無積水現象、無明顯灰塵聚集、絕緣電阻滿足規定值即判定為合格。在現場驗收過程中應注意觀察柜體的密封圈有無破損脫落，柜頂進排風孔是否有有效的擋水檐設置，進出電纜處的密封堵料是否完好，箱柜底座基礎面層是否有可靠的防水措施，確保配電柜實際防護等級與圖紙設計相符，保證后續投運過程中的可靠性與安全性。
