工業配電柜塑殼斷路器選型與保護整定

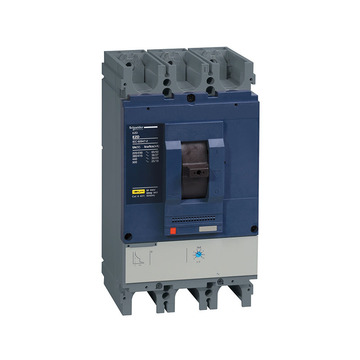

塑殼式斷路器是工業低壓配電柜最核心的保護元器件，其主要作用是對配電回路過載、短路故障起到分段保護的作用，被廣泛運用到工廠動力回路、水泵風機控制電路、生產線配電、車間分支供電等領域。相較微型斷路器而言，塑殼式斷路器具有殼架強度高、分斷能力大、可整定參數靈活以及適用于大電流負載的優點。而在實際的工程實踐中，絕大多數設備故障跳閘、元器件燒毀、越級跳閘的原因皆由斷路器選型不匹配及保護參數整定不合理造成。結合低壓配電設計規范及現場運維經驗，今天我們德蘭電氣梳理工業場景塑殼斷路器的選型準則、參數匹配方法、保護整定標準及實操要點，為成套配電設備設計、改造及調試提供標準化依據。

1、塑殼斷路器核心選型參數與匹配原則

工業配電柜塑殼斷路器的選型并不只是簡單地與負載電流相匹配即可，還涉及到系統電壓、負載特性、預期短路電流以及環境工況四個方面的因素來確定，其基本思路是：滿足電壓、電流、分斷能力及特性條件。第一部分主要是從額定電壓方面進行判斷，工業低壓配電系統一般為380V，在這種情況下，所選取的斷路器的額定工作電壓應至少達到400V以上，額定絕緣電壓最好取690V，以此應對系統的瞬間過電壓狀況；第二部分是從殼架等級及額定電流的角度進行考量，所謂殼架等級即是指斷路器的殼架電流，它對應的是斷路器的外形尺寸及其允許通過的最大負載電流，而額定工作電流則需要依據所在回路的工作電流大小來選定，并保證能夠有充足裕度，切不可讓斷路器處于超負荷狀態。

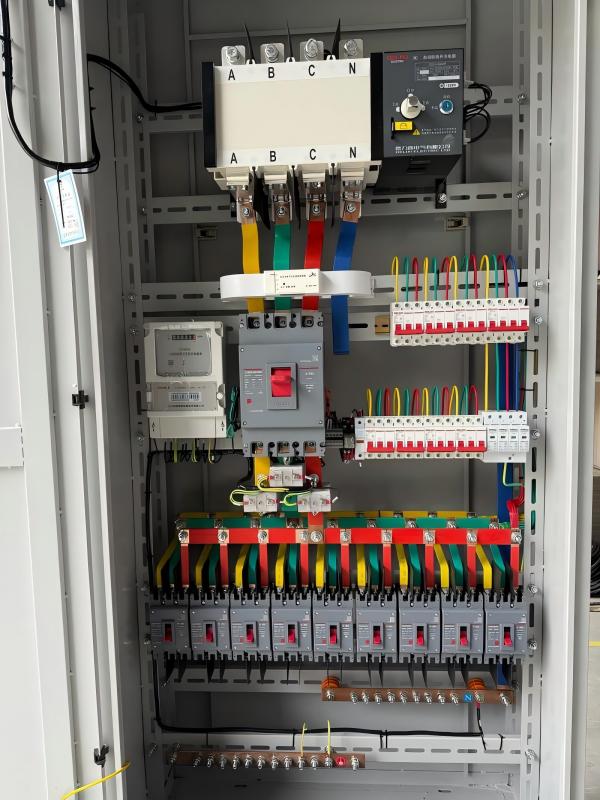

分斷能力是工業選型的核心指標，分為極限短路分斷能力Icu與運行短路分斷能力Ics。廠區變壓器容量越大，回路預期短路電流越高，若斷路器分斷能力不足，故障時無法快速滅弧，會造成柜體燒損、母線短路等嚴重事故。同時，需根據負載類型選擇對應脫扣特性，普通配電回路選用熱磁脫扣型，電機動力回路需選用專用電機保護脫扣型號，規避啟動電流誤跳閘問題。河北配電柜廠家德蘭電氣在成套設備生產中，嚴格按照工業工況分級選型，針對普通配電、重載動力、頻繁啟停設備差異化匹配斷路器型號，從源頭保障配電系統保護可靠性。

2、不同負載回路斷路器選型參數對照表

結合工業常用負載類型，整理標準化選型與基礎整定參數，適配絕大多數工廠低壓配電回路，為現場選型調試提供精準數據支撐。

表格參數為常規常溫、標準海拔工況通用標準，高溫、高濕、多塵的惡劣工況，需適當降低額定電流使用等級，預留更大安全余量。

3、塑殼斷路器分級保護整定標準

工業配電系統保護整定核心是實現上下級選擇性配合，杜絕單一回路故障引發整段配電系統越級跳閘，主要分為過載長延時保護、短路瞬時保護、短路短延時保護三類整定模式。過載長延時保護為反時限特性，主要用于防范線路長期過載、設備過熱老化問題，整定電流需貼合回路長期工作電流，不宜過大或過小。整定數值過小會導致設備正常運行頻繁跳閘，數值過大則無法起到過載保護作用。

普通配電回路長延時電流整定值為1.0倍額定電流即可；電機負載考慮其存在長期輕負荷過載工況，可整定于1.05~1.1倍額定電流范圍之內，兼顧設備的安全性和運行穩定性。短路瞬時作為故障快速切除的主要手段，主要用來應對相間短路、接地短路等嚴重故障，可瞬間切除故障回路。對普通阻性負載，短路整定倍數可選取5~7倍額定電流，以避開設備合閘沖擊電流的影響；而電機負載起動最大電流很大，短路整定倍數應相應提高，一般可選8~12倍，以免起動過程出現誤脫扣。

總進線及主干回路需配置短路短延時保護，短延時時長常規設定為0.1~0.2秒，目的是與下級分支斷路器形成時間差，實現選擇性保護。當下級回路出現短路故障時，下級斷路器優先跳閘，上級進線開關不動作，僅在下級開關拒動時，上級開關延時跳閘，最大程度縮小故障停電范圍，保障廠區整體供電穩定。

4、工程選型與整定常見問題及整改方案

在成套設備生產與現場調試中，塑殼斷路器應用問題集中體現在選型冗余不足、整定參數不合理、上下級配合失調三個方面。部分項目為控制成本，盲目選用小分斷能力斷路器，在變壓器容量較大的廠區，短路電流超標極易造成斷路器炸裂、柜體損毀。整改需嚴格按照配電系統預期短路電流匹配Icu數值，重要生產回路需保證Ics=100%Icu，提升設備故障重復分斷能力。

最為常見的是電機回路誤動，多是因為短路整定倍數小，沒躲過啟動最大沖擊電流造成；整改措施為重算電機啟動沖擊電流后，把瞬時整定值調入規范范圍，核對脫扣器類型是否匹配電機負載。還有上下級保護失去選擇性而發生越級跳閘的情況，措施就是調整短延時長短以及分級整定電流大小，形成明顯的保護層次感，保證故障有效隔離。

5、環境適配與后期運維要求

塑殼斷路器額定參數均以40℃常溫標準校準，工業車間高溫、密閉柜體環境會導致設備散熱不良，載流能力下降。環境溫度超過45℃時，需對斷路器進行降容使用，或直接選用大一級電流規格的設備。同時，粉塵、腐蝕性氣體環境會造成斷路器觸點氧化、機構卡滯，需定期清理設備表面粉塵，檢查整定旋鈕、操作機構是否靈活，核對保護參數是否偏移。

塑殼斷路器的選型及保護整定作為低壓配電系統設計的重要步驟，決定了整個配電系統的安全性、穩定性以及容錯性。嚴格按照負載特點、系統參數、工況環境標準化進行選型整定，并做好上下級保護配合工作，既可以有效地避免設備故障的發生，也可以確保工業生產的連續性和穩定性，減少維護費用支出和安全隱患發生概率，是工業低壓配電系統正常運行的前提條件。
