GCK、GCS、MNS低壓抽出式開關柜選型對比分析

在工業廠房、市政配電、商業綜合體及工礦企業低壓配電系統中，GCK、GCS、MNS三類抽出式開關柜應用最為廣泛，三者均符合GB 7251.1及IEC 60439通用標準，具備抽屜式可抽出結構、檢修便捷、安全性優于傳統固定柜的優勢。但三類柜體在結構模數、母線布局、回路密度、動熱穩定參數、運維方式及造價成本上存在明顯差異化特征。工程選型時盲目照搬經驗套用柜型易導致回路容量不足、短路耐受不足、現場安裝限制多、后續無法擴容等情況。基于多年來的成套設計及現場落地經驗，對三類柜體的結構特點、性能指標以及應用場景進行了詳細比對，可作為電氣設計、采購及改造項目的選型參考。

1、三類柜體結構設計與技術特點

GCK / GCS / MNS 雖然都是抽出式低壓開關柜，但是研發背景和結構設計邏輯大相徑庭，直接影響到其適配場景和運行性能。GCK 是我國最早自主開發研究出的一種比較經濟實用的抽出柜，它是由 8MF 的焊接型鋼框架構成，它的設計模數 E = 25mm，柜體的整體構造較為簡單，而且容易制作。主母線位于柜體上部，垂直母線沒有絕緣護套保護，抽屜是簡單的旋轉推進裝置，而抽屜的單元劃分也十分粗糙，一個柜體只能容納很少數量的回路，總體而言是一種價格較低、適應普通情況使用的抽出柜。

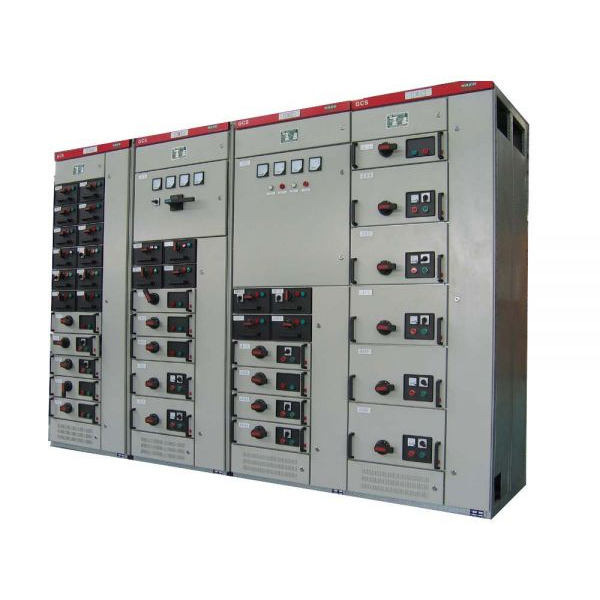

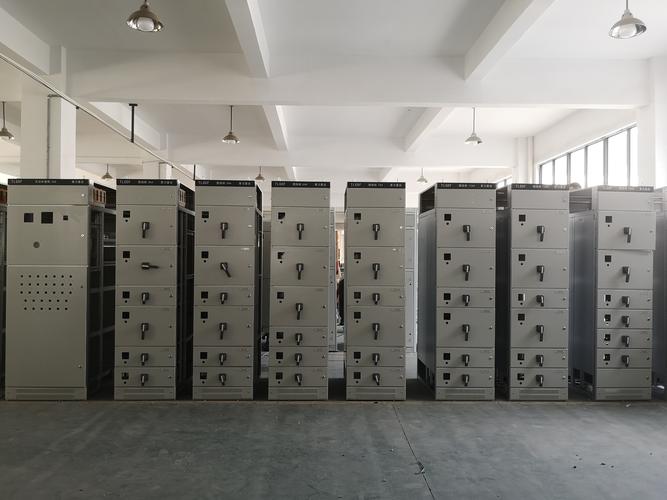

GCS是在GCK基礎上優化升級的國產改良柜型，采用專用KS型材，設計模數縮小至E=20mm，精細化模數大幅提升柜體空間利用率。柜體采用母線室、功能單元室、電纜室三室獨立隔離結構，可有效阻隔故障電弧擴散，提升運行安全性。垂直母線配備阻燃絕緣護板，抽屜搭載蝸輪蝸桿省力推進機構，操作輕便，支持1/2小單元布局，是目前國內民用及普通工業項目的主流通用柜型。河北開關柜廠家德蘭電氣針對常規新建配電項目，主推GCS系列開關柜，兼顧安全性、性價比與供貨穩定性，適配絕大多數民用、工業動力及照明配電場景。

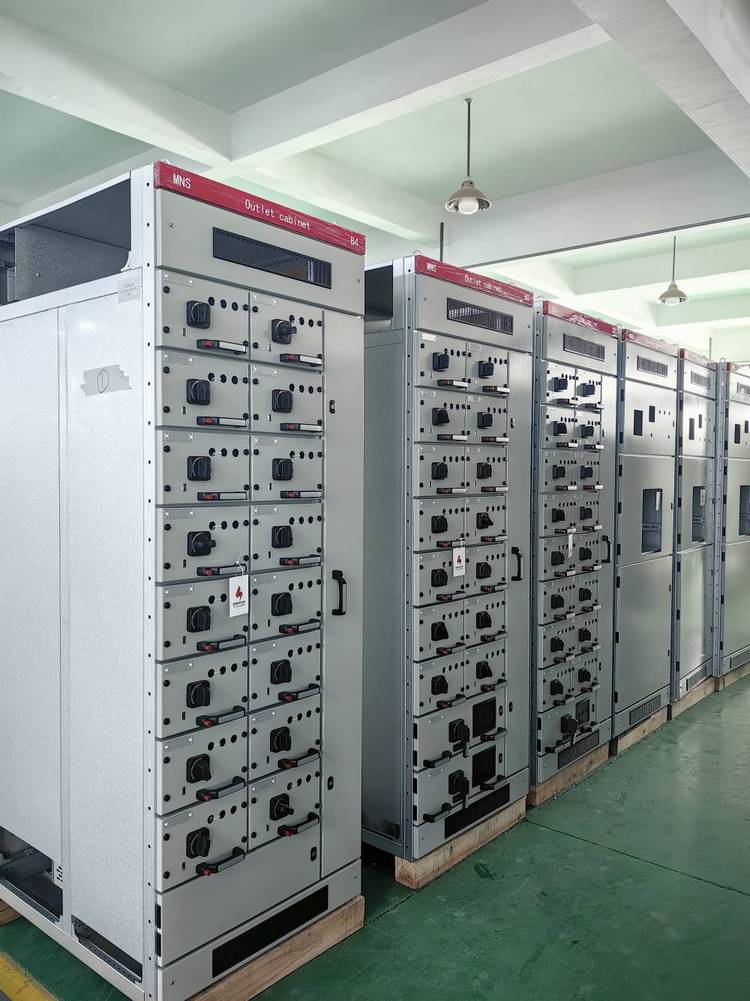

MNS為引進ABB成熟模塊化技術的高端柜型，采用敷鋁鋅板拼裝式框架，無需焊接、結構精度高、防腐性能優異，設計模數回歸E=25mm。柜體支持雙層母線布局，可實現前后雙面操作檢修，抽屜單元可細分至1/4微型單元，回路密度為三類柜型之最。整體機械聯鎖、電氣五防功能完善，動熱穩定性能優異，適配高可靠、高密度、大電流的高端配電場景。

2、核心技術參數對比表

結合國標參數及行業實測數據，整理三類柜體關鍵技術指標，直觀呈現選型差異，為工程參數匹配提供數據支撐。

3、各柜型優缺點詳細分析

3.1 GCK開關柜優劣特性

GCK柜體其最大的特點就是柜體的深度小、占地的緊湊，對老舊的配電室的改造、土建的空間都比較受限的場景都能大大地的降低了改造的難度，同時其整體的加工工藝也都比較簡單、原材料的成本都相對較低，從而也大大地的降低了項目的造價帶來的優勢。柜頂母線靈活的布線設計，尤其對那些需求較為簡單的簡易的饋電、小型的電機的控制等基礎的負荷的場景都能得以很好的適配。

然而，其同樣也暴露出了不少的短板，如回路的密度都比較低、單柜的出線數量都比較少，使得多回路的項目都不得不增加了相應的柜體；而且其垂直的母線又無任何的絕緣的防護，使得一旦發生了故障就極容易將電弧的擴散帶到外面，短路的耐受能力也就大大降低了，對于其抽屜的聯鎖的結構也簡單的不能將設備的防誤操作的功能完全的實現， 尤其在頻繁的檢修的工況下設備的穩定性都較差，僅僅適用于要求不高、低負荷的場景等。

3.2 GCS開關柜優劣特性

GCS作為國內通用性最強的柜型，其主要的核心優勢就是綜合的性能均衡。20mm精細化模數大幅提升空間利用率，小電流回路密集布置優勢顯著；三室隔離結構有效限制故障范圍，短路耐受能力大幅的提升了，可滿足絕大多數工業及民用項目的短路電流設計要求。抽屜操作省力、元器件通用性強，后期運維配件采購便捷、成本低。唯一短板為僅支持單面操作，運維方式存在局限，超大電流進線場景適配性不足，無法滿足超高負荷、超高可靠等級的配電需求。

3.3 MNS開關柜優劣特性

MNS 柜整體性能最佳，由于采用小型元件，回路密度遠遠超過其他兩種柜式，對于中小型的配電室的所占的空間也都有了較大的減少；柜子前后面都可以操作，極大地提高了運行維護人員的工作效率，兩層母線的設計允許更大的入線電流(最大可達 6300A)，動熱穩定能力強，能適應最惡劣的短路故障；外殼由防腐蝕、防氧化的涂覆鋁鋅板組成，使用壽命較長，具有完善的“五防”聯鎖機構，供電可靠性和安全性非常高。

不足之處在于 MNS 柜的價格相對較高，有些配套的小模數模塊只能用于本系列柜體上，與其他廠家生產的類似系列產品不兼容，在資金有限的工程中會顯得不夠經濟實用，而且 MNS 柜寬度較大，需要較大的土建配電室空間才能安裝。

4、工程場景精準選型原則

選型核心原則為“工況適配、參數匹配、成本可控、運維便捷”，結合項目負荷等級、土建條件、短路參數合理選型。老舊廠區改造、小型加工廠、普通商業末端配電，負荷容量小、回路數量少、預算有限時，優先選用GCK柜體。新建住宅小區、中小型廠房、常規工礦動力配電、水泵風機集中控制項目，追求安全與成本平衡，首選GCS柜體，適配國內絕大多數標準配電工況。

數據中心、大型石化冶金項目、軌道交通、高端廠房等一級負荷場景，對供電連續性、故障隔離能力、后期擴容性要求極高，需選用MNS柜體。尤其是總進線電流超過4000A、單柜回路密集、需要雙面檢修、環境潮濕腐蝕的工況，MNS的結構優勢與穩定性無可替代。

5、選型實操注意事項

項目選型需優先核對系統短路電流，變壓器容量≥1600kVA的配電系統，短路電流數值偏高，禁止選用GCK柜體，防止設備耐受不足引發安全事故。同時需核對配電室土建尺寸，預留足夠檢修通道，GCS、MNS深柜需預留600mm以上后側檢修空間。潮濕、多塵、沿海腐蝕環境，優先選用MNS敷鋁鋅防腐柜體，普通柜型需配套溫濕度控制、除濕防塵裝置。有遠期擴容規劃的項目，盡量避開GCK柜體，其結構固化、無法靈活增容，GCS、MNS模塊化結構可便捷加裝回路、升級配置。

總體而言，三類抽出式開關柜無絕對優劣，僅適配場景不同。精準匹配柜型參數與項目工況，既能規避運行安全隱患，又能合理控制項目造價，是低壓配電系統穩定運行的基礎保障。
