低壓配電柜內部自動溫濕度控制實現

低壓配電柜作為配電系統的末端設備，內含斷路器、接觸器、無功補償電容器、二次控制模塊、母線排等元器件，設備工作狀況對整體配電系統安全穩定有著直接的影響。日常運維過程中，由于柜內溫升過高，容易引起元器件壽命縮短、絕緣加速老化、保護誤動等情況的發生；如果柜內空氣濕度過大，則會在柜體內壁上產生水珠，引起母排爬弧、相間短路、金屬件生銹等現象，在地下車庫、室外開閉所、廠房易潮地區，這類問題尤為嚴重。為了避免環境因素給設備運行造成的隱患，業內通常采取加裝自動溫濕度控制系統的措施，對柜內溫度、濕度進行實時檢測并進行自動調控處理。

1、低壓配電柜溫濕度控制標準與管控意義

根據《電氣裝置安裝工程低壓電器施工及驗收規范》及 20kV 及以下變電所設計的規定，對低壓配電柜使用的環境有具體的要求，尤其是溫度和濕度方面的限制。一般低壓配電柜使用的環境溫度為 -5℃~40℃ 范圍內，而且一天的平均溫度不得高于 35℃，而一般的相對濕度應該在 40%~60% 的范圍內，在任意的情況下都不能高于 80%，并且還應當保證其不出現結露的現象。如果長時間處于停止工作狀態下的配電柜，那么對于濕氣的控制就更加嚴格了，應該始終保持低于 75% 的水平，避免其造成絕緣不良的問題。

高溫環境會大幅降低電氣元器件使用壽命，每超溫10℃，絕緣材料老化速度翻倍；高濕凝露會直接破壞柜體絕緣體系，引發漏電、短路、打火等安全事故。傳統人工開窗通風、定期除濕的管控方式滯后性強，無法適配全天候運行需求，而自動化溫濕度控制系統可實時采集柜內環境數據，聯動散熱、除濕設備自動啟停，無需人工干預，是現階段低壓配電柜常態化運維的必備配置。河北配電柜生產廠家德蘭電氣在成套設備生產過程中，全系標準配電柜可配套定制自動溫濕度控制模塊，適配干濕、高溫、多塵等各類復雜工況，保障設備長期穩定運行。

2、自動溫濕度控制系統組成與工作原理

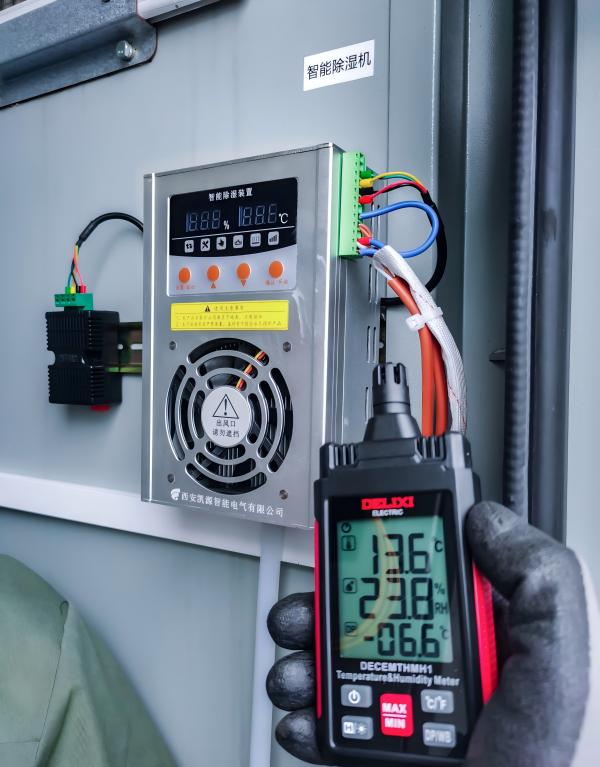

整套低壓配電柜自動溫濕度控制系統結構精簡、穩定性強，主要由溫濕度傳感器、智能控制器、軸流散熱風機、半導體除濕器、供電端子及信號反饋模塊組成，各模塊協同工作，形成閉環自動管控體系。系統采用實時采集、閾值判定、聯動執行的工作邏輯，全程自動化運行。

設備通電運行后，高精度傳感器持續采集柜內溫度、濕度數據，并實時傳輸至智能控制器。控制器內置行業標準閾值程序，實時對比采集數據與設定標準值。當柜內溫度超標時，自動啟動軸流風機強制通風散熱，溫度回落至安全區間后自動停機；當濕度超標或檢測到凝露趨勢時，自動啟動半導體除濕裝置，降低柜內空氣濕度，杜絕凝露生成；溫濕度均處于標準區間時，所有外設設備處于待機休眠狀態，降低設備能耗與損耗。整套系統具備抗干擾、低功耗、高靈敏特性，可適配配電房復雜電磁環境，不會受變頻器、接觸器等設備電磁干擾出現誤動作。

3、系統核心參數配置標準

結合行業規范與大量現場實操數據，整理出低壓配電柜自動溫濕度控制系統通用參數配置表，適配絕大多數室內、戶外、地下室低壓配電設備，為設備調試、參數設定提供標準化依據。

參數設置過程中需避免閾值區間過小，防止風機、除濕器頻繁啟停造成設備損耗，合理的區間差值可有效提升系統運行穩定性，延長附屬設備使用壽命。

4、設備安裝與調試實操要點

控制系統的安裝位置直接決定監測精度與管控效果，傳感器需安裝在配電柜柜體中下部、母線及元器件集中區域，避開通風口、風機直吹位置，防止采集數據失真。散熱風機優先安裝在柜體頂部或側上方通風位置，利用熱空氣上升原理提升散熱效率；除濕裝置固定在柜體下部，便于冷凝水收集排出，同時做好排水管路防護，避免積水回流至柜內。

接線嚴格按照低壓接線標準執行，控制線路獨立鋪設，盡量遠離主回路動力電纜，降低其對控制回路的干擾；完成安裝后進行整機測試，手動產生高溫、高濕條件，檢驗溫度、濕度傳感器測量數據、開停邏輯是否正確，延遲開關、閉鎖誤動等功能是否滿足要求；測試完成后固化設置值，不得隨意更改上下限定值，保障裝置長期運行穩定性。

5、日常運維與故障排查規范

自動溫濕度控制系統的結構比較簡單、故障率較低，但是長久使用的過程中一定要做好常態化的維護工作。在日常巡檢中應著重觀察傳感器表面是否存在灰塵、潮濕現象，以及風機轉動是否流暢、有無噪音，除濕器排泄水是否暢通。每個季度應對整個系統實施功能性檢測，對風機濾塵網及傳感器上的塵土加以清掃，確保信息獲取的準確性及工作的高效率性。

常見故障主要包含數據采集不準、設備啟停異常、除濕散熱效果差等問題。數據偏差多為傳感器積污或老化導致，需及時清潔或更換；設備不啟動多為接線松動、控制回路斷電所致，排查緊固接線即可修復；除濕散熱效果不佳多為通風不暢、設備積塵堵塞，通過清理維護可快速恢復性能。規范的運維管理，能夠最大限度發揮自動溫濕度控制系統的作用，全方位保障低壓配電柜安全運行。

低壓配電柜自動溫濕度控制是配電系統運維的基礎核心手段，通過智能化、自動化的環境管控，可徹底解決溫濕度異常引發的各類設備隱患，大幅降低配電設備故障率與運維成本，提升配電系統的穩定性、安全性與使用壽命，是現代工業、建筑、市政配電工程不可或缺的配套配置。
