成套配電柜出廠耐壓絕緣檢測流程規范

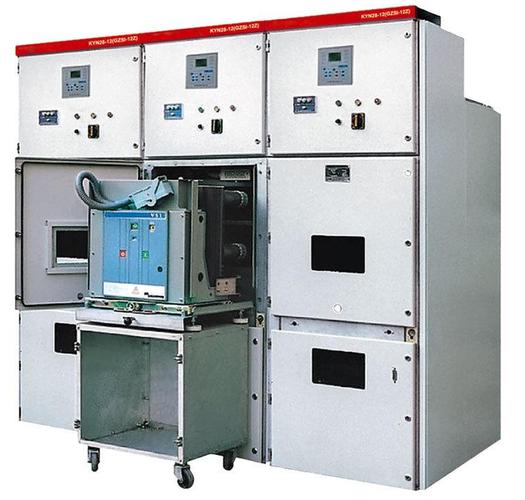

成套低壓配電柜出廠耐壓與絕緣檢測，是電氣成套設備出廠質檢的核心強制性工序，也是杜絕設備現場投運后相間短路、對地漏電、絕緣擊穿、柜體打火故障的關鍵手段。目前國內電氣成套行業均嚴格依據GB 7251.1-2013《低壓成套開關設備和控制設備 第1部分：總則》、GB/T 10233-2019《低壓成套開關設備和電控設備基本試驗方法》開展檢測工作。絕緣電阻試驗用于判定柜體整體絕緣介質完好程度，工頻耐壓試驗用于檢驗電氣間隙、爬電距離及絕緣材料的承壓能力。為統一車間質檢標準、規范作業流程、保障出廠設備合格率，現在小編結合石家成套廠家一線生產質檢經驗，制定標準化出廠耐壓絕緣檢測流程規范。

1、檢測前期準備與工況要求

成套配電柜檢測需在設備整體裝配、接線、緊固工序全部完成后進行，嚴禁半成品柜體開展耐壓絕緣測試。檢測車間需保持干燥、無塵、通風良好，環境溫度控制在10℃~40℃，空氣相對濕度不大于85%，避免潮濕環境導致絕緣數值偏低，出現誤判、誤檢情況。同時需清理柜體內部雜物、遺留導線、金屬碎屑，保證母線、絕緣子、絕緣隔板、二次線束干凈整潔。

檢測所用設備需定期送檢校準且在有效期內，主要包含500V、1000V兆歐表、工頻耐壓試驗裝置、高壓放電棒、專用測試夾、絕緣防護用具及試驗警示圍擋。檢測前需斷開柜體內所有外接臨時電源，將斷路器、隔離開關置于合閘位置，保證柜內所有帶電導體形成連通回路，確保檢測覆蓋全部帶電部位。為保障出廠檢測精度與設備穩定性，石家莊開關柜廠家德蘭電氣嚴格執行進廠儀器月度校驗、每日開機點檢制度，從源頭規避檢測設備誤差導致的質量隱患。

2、絕緣電阻檢測作業流程及標準

絕緣電阻檢測為耐壓試驗前置工序，需先完成絕緣檢測，合格后方可開展工頻耐壓測試，防止絕緣破損設備直接高壓試驗造成元器件擊穿損壞。本次檢測分為相間絕緣、相對地絕緣兩大檢測項目，根據低壓配電柜額定電壓等級匹配對應檢測儀器。

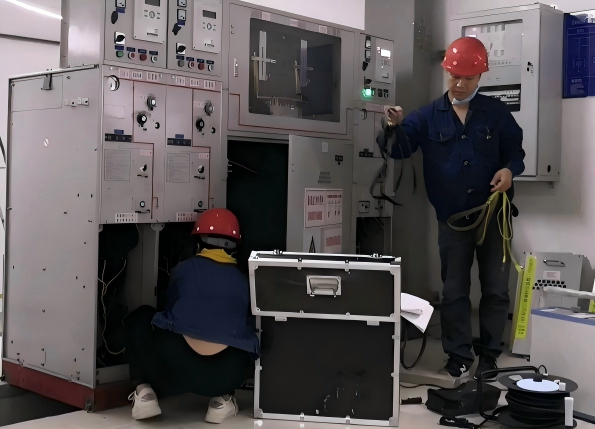

380V低壓成套柜體統一采用1000V兆歐表進行測試，分別測量A/B/C三相相間絕緣電阻、各相對柜體金屬外殼、接地排的絕緣電阻。測試時將兆歐表L端接被測帶電導體，E端接柜體可靠接地部位，勻速搖動儀表或開啟電動測試模式，待數值穩定后記錄數據。測試完成后必須使用放電棒對線路及電容元器件充分放電，避免殘余電壓傷人。

結合行業標準及工廠實操要求，整理低壓配電柜絕緣電阻合格判定參數，具體參數如下表所示：

若檢測數值低于標準值，需排查柜內絕緣件受潮、線束破皮、絕緣子積污、線路搭接柜體等問題，整改完成后重新復測，直至數據達標。

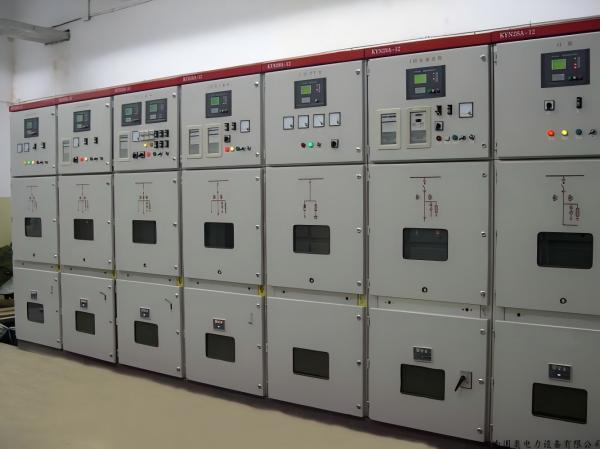

3、工頻耐壓檢測作業流程及參數規范

工頻耐壓試驗是模擬設備極端過電壓工況的破壞性驗證試驗，用于檢驗柜體絕緣結構的承壓極限，是成套配電柜出廠必檢的關鍵項目。絕緣檢測合格后，方可啟動工頻耐壓試驗設備。試驗前需將柜內電壓表、指示燈、小型繼電器等不耐高壓的精密二次元件臨時短接或退出，防止高壓擊穿損壞。

低壓成套配電柜額定絕緣電壓≤660V，依據國標要求，試驗電壓統一設定為2500V工頻交流電壓。測試過程中，將高壓輸出端分別接入三相帶電母線，試驗地線可靠接柜體外殼，勻速升壓，升壓時長控制在10s~15s，嚴禁瞬間滿壓沖擊。電壓升至標準值后，持續耐壓試驗時間1min，全程觀察柜體內部無擊穿、無閃絡、無異響、無發熱冒煙現象即為合格。試驗結束后勻速降壓，嚴禁驟然斷電，測試完成后徹底放電。

4、不合格項整改與復檢規范

檢測過程中出現絕緣阻值不達標、耐壓試驗閃絡、擊穿、異響等不合格情況時，需立即停止試驗，切斷試驗電源并充分放電，嚴禁帶壓排查故障。常見不合格原因主要包括絕緣隔板破損、母線包覆層開裂、二次線束老化破皮、柜體內部粉塵堆積、絕緣子受潮污染、電氣間隙過小等。

質檢人員需逐項排查故障點位，對破損絕緣件進行更換，對受潮部件進行烘干處理，清理柜內粉塵雜物，重新調整線路布局保證合規電氣間隙。整改完成后，必須完整重復整套絕緣、耐壓檢測流程，禁止局部補測，復檢全部合格后方可判定設備出廠檢測達標。所有檢測數據、整改記錄需如實填寫至出廠試驗記錄表，隨設備資料歸檔留存。

5、檢測收尾與安全作業規范

全部檢測項目完成后，需再次對柜體進行全面檢查，恢復前期拆除、短接的二次元器件，緊固所有接線端子，清理試驗臨時接線，確保柜體狀態與出廠標準一致。同時核對試驗數據，確認所有項目參數符合國標及企業出廠標準，出具成套設備出廠檢測報告。

高壓檢測作業屬于高危作業，試驗過程中必須設置專屬警示區域，禁止無關人員靠近，作業人員需持證上崗，全程佩戴絕緣防護用具，嚴格遵守高壓試驗安全規范，杜絕違章操作，保障人員與設備安全。標準化的耐壓絕緣檢測流程，能夠從根本上把控成套配電柜出廠質量，有效降低設備現場運行故障概率，提升配電系統整體運行穩定性與安全性。
