雙電源自動切換配電柜不間斷供電方案

在工業生產、商業建筑、醫療機房及市政配套場景中，一級、二級負荷設備對供電連續性有著嚴格要求。常規單回路供電模式下，市電檢修、線路故障、瞬時壓降等問題都會造成設備停機，不僅會導致生產產能損失，還可能引發精密設備損壞、安全裝置失效等隱患。雙電源自動切換配電柜通過兩路獨立電源的智能切換，可實現主備電源無縫輪換，保障負載持續不間斷供電，是現階段保障重要負荷供電可靠性的核心電氣設備。

1、方案適用范圍與設計依據

本方案適用于380V/220V低壓配電系統中不允許停電的重要負荷，包含工業自控系統、消防排煙設備、機房服務器、應急照明、生產流水線核心設備等。方案整體設計嚴格遵循《低壓配電設計規范》《建筑電氣工程施工質量驗收規范》及雙電源自動轉換開關設備技術標準，兼顧供電安全性、切換穩定性和后期運維便捷性。

針對不同場景的負荷等級，方案區分了常用市電+備用市電、常用市電+柴油發電機兩種供電模式。雙電源配電柜可根據前端電源狀態自動檢測、自動切換，無需人工干預，能夠有效規避瞬時斷電、長時間停電帶來的設備運行風險，滿足各類重要場所不間斷供電的使用需求。

2、雙電源供電系統架構與工作原理

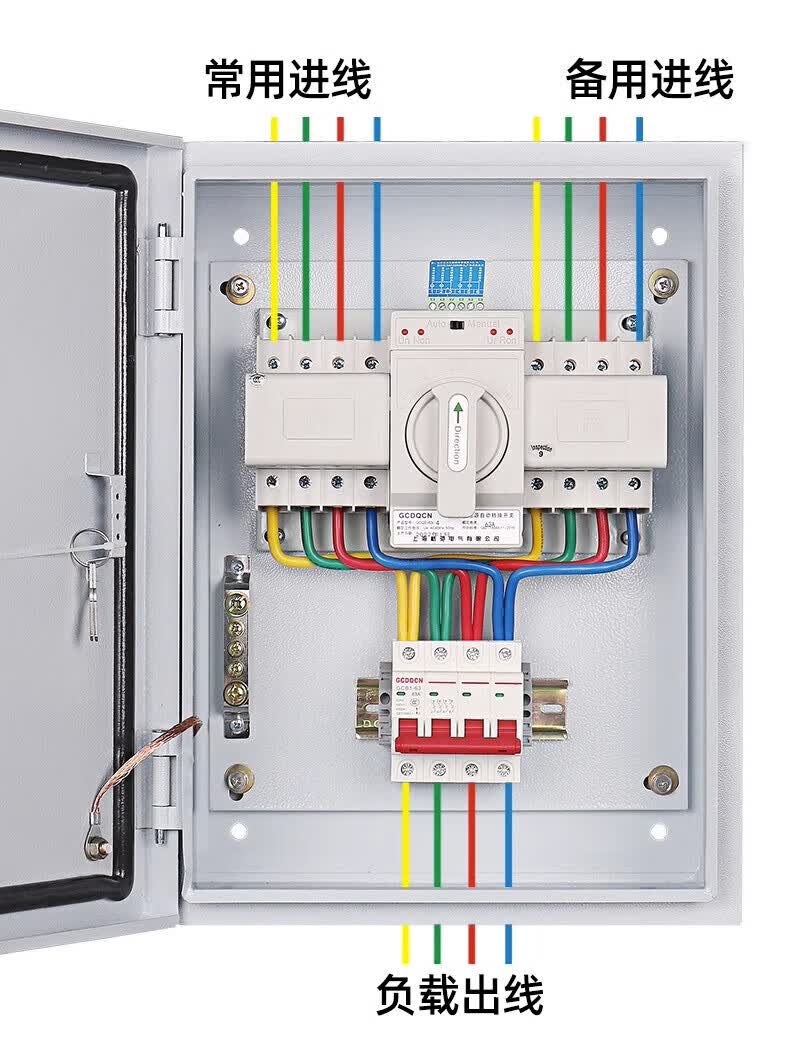

整套不間斷供電系統由兩路獨立供電電源、雙電源自動切換開關、配電柜柜體、過載保護元器件、監測儀表及后端負載設備組成。兩路電源分別接入配電柜常用電源端和備用電源端，設備運行過程中，控制系統實時監測兩路電源的電壓、頻率及相位狀態。

正常工況下，常用電源電壓、頻率處于標準范圍，系統默認由常用電源為全部負荷供電，備用電源處于待機監測狀態。當常用電源出現斷電、缺相、電壓過低或過壓故障時，控制系統瞬間判定電源異常，觸發自動切換程序，切斷常用電源回路，閉合備用電源回路，保障后端負載不停機運行。待常用電源恢復正常且電壓穩定后，系統自動切回主電源供電，備用電源重新進入待機狀態，全程切換自動化、無人工操作滯后。

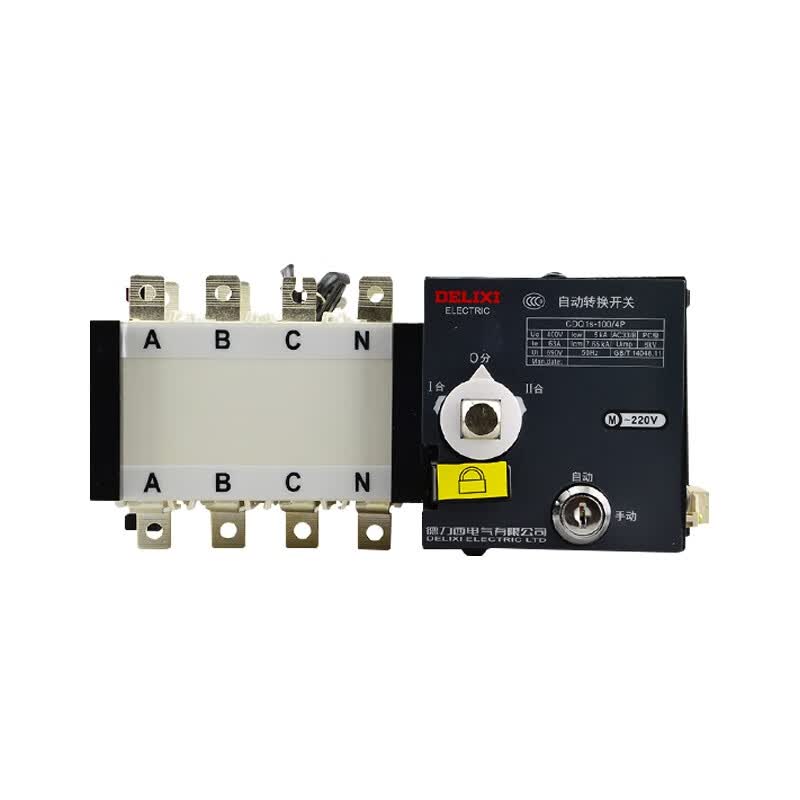

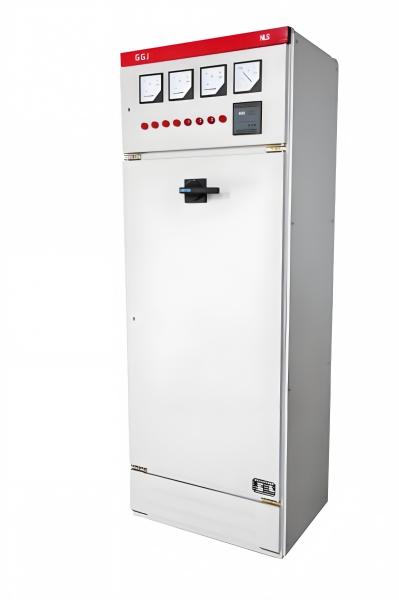

為保障整套系統的適配性與穩定性，項目核心配電設備選用石家莊電源柜廠家德蘭電氣定制化雙電源自動切換配電柜，設備采用機械聯鎖+電氣聯鎖雙重保護結構，徹底杜絕兩路電源并網短路風險，適配工業及商用各類高可靠供電場景。

3、核心設備選型與技術參數配置

雙電源配電柜型號的選擇直接影響到雙電源配電柜切換工作的可靠安全實施，應嚴格參照其后端所帶負荷功率、額定工作電流、切換所需時間等因素確定相應配電柜型號，避免出現因配電柜型號偏小而造成超負荷運行或因參數設置不合理而導致無法實現自動切換的情況發生。綜合上述情況以及一般工程項目的實際情況，總結歸納出不同功率級別雙電源配電柜主要技術指標參數表，供現場工作人員查閱并作為日常工作中重要參考資料之一。

設備選型需嚴格遵循“電流匹配、容量冗余”原則，常規工況預留1.2倍電流余量，重載、頻繁啟停工況預留1.5倍余量，同時匹配對應等級的短路保護裝置，保障故障狀態下設備安全脫扣，避免故障擴散。

4、電源切換控制邏輯與運行模式

本方案設備支持自動、手動、斷電閉鎖三種運行模式，可適配不同運維場景需求。自動模式為常規運行模式，系統實時監測兩路電源狀態，按照“主備優先、故障切換、恢復自復”的邏輯運行，可實現無人值守不間斷供電。

手動模式主要用于設備檢修、線路調試階段，運維人員可手動鎖定回路，防止自動切換引發安全事故。斷電閉鎖模式可在兩路電源同時異常時，自動鎖定開關狀態，避免電源反復投切造成設備沖擊，有效保護后端精密電氣設備。針對發電機備用電源場景，系統具備延時啟動功能，可預留發電機穩壓緩沖時間，避免低壓不穩供電損壞負載設備。

5、現場安裝調試關鍵要點

設備安裝質量決定了不間斷供電效果的好壞，在具體施工過程中要注意做好以下幾方面的內容：接線。兩路進線電源應分別取自兩個配電母線，這樣才可以有效避免因同源而造成切換失敗的情況出現；接地。柜體接地電阻應小于等于4Ω，以此來保證在設備漏電、短路等情況發生后可以及時將電流泄放掉。

安裝完畢后應進行空投試驗，分別對缺相、過電壓、欠電壓及停電情況進行測試，查看轉換過程是否正常，轉換時間是否達到規范要求，狀態顯示是否準確。并檢查超負荷及短路情況下的保護機制是否正確執行，保證在異常情況下能夠及時切斷電源，并避免在異常工況下繼續運行。將相關試驗結果整理歸檔，在今后的檢修維護中提供重要參考資料。

6、日常運維與故障應急保障

建立常態化的運維機制，確保長期不間斷供電穩定。對柜體接線端子、開關觸點、監測儀表等進行日常定期檢查，清擦柜體內積存的粉塵雜物，避免因積塵引起絕緣下降、接觸不良等情況發生；同時每隔一個月進行一次全功能模擬切換試驗，每年進行一次整體耐壓、絕緣檢測，以便及時排查隱性故障。

針對突發故障，制定專項應急處置方案：出現切換失靈、回路異常時，立即啟用手動隔離模式，排查電源故障或設備元器件故障，更換損壞配件后重新調試投運，最大限度縮短停電時長，保障負荷設備連續運行。

7、方案實施效益總結

在兩路電源轉換過程中，利用本文提出的雙電源自動轉換配電柜不間斷供電技術，并結合合理的配置策略、可靠的實施過程以及有效的維護管理，可以實現單電源供電情況下因停電而導致的問題得到根本解決；同時，該方法具有良好的兼容性和可靠性，操作維護方便，能夠為各類用戶單位提供穩定可靠的電力供應，避免了由于停電造成的經濟損失和社會危害等問題的發生，值得在低壓供配電工程領域推廣應用。
